Эта запатентованная конструкция сита использует систему взаимосвязанных ячеек и чередующихся сплошных порогов (перемычек) для грохочения без забивания и залипания отверстий.

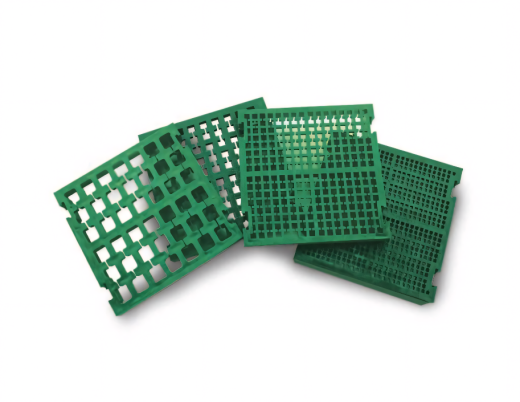

Просеивающие панели Vibroplast от компании Multotec изготавливаются методом литья под давлением, что обеспечивает удобство их крепления и применение в любых процессах обогащения полезных ископаемых. Эти панели доступны как в стандартном исполнении, так и из мягкого полиуретана, что обеспечивает повышенную гибкость конструкции.
Просеивающие панели Vibroplast от Multotec полностью исключают забивание и залипание ячеек. Это достигается за счет разной амплитуды вертикальных колебаний сплошных порогов (перемычек).
Испытания показали, что в течение длительного периода эксплуатации панели Vibroplast от Multotec обеспечивают содержание надрешетного продукта в подрешетном на уровне менее 5%, что гарантирует оптимальную эффективность работы.
Особенности наших просеивающих панелей Vibroplast:
- Точные точки разделения во всех процессах обогащения полезных ископаемых
- Минимальное боковое отклонение сплошных порогов (перемычек)
- Равномерная поддержка нагрузки благодаря различной толщине порогов
- Увеличенный срок службы просеивающих панелей
- Подходят для большинства процессов грохочения
- Совместимость с широким спектром систем крепления сит и аксессуаров
Технические характеристики
Конструкция рабочей поверхности: запатентованное чередование сплошных порогов (перемычек) различной толщины, обеспечивающих эффект дифференциальной амплитуды колебаний.
Принцип самоочистки: под действием вибрации грохота перемычки разной толщины совершают асинхронные вертикальные перемещения, заставляя стенки ячеек непрерывно деформироваться и выталкивать застрявшие зерна (защита от пеггинга и блайндинга).
Точность классификации: содержание надрешетного продукта (крупного класса) в подрешетном (мелком классе) не превышает 5% на протяжении всего срока службы панели.
Стандартные габаритные размеры модулей: 305 х 305 мм (1' x 1') и 305 х 610 мм (2' x 1').
Диапазон размеров ячеек: преимущественно мелкие и средние фракции в диапазоне от 1,0 мм до 30 мм (в зонах наиболее интенсивного забивания сит околоразмерными зернами).
Совместимые системы креплений: стандартные штифтовые (Pin & Sleeve), бесшпилечные (P3 Pinless) и защелкивающиеся замки быстрого монтажа (ERX / ACE / Y-LOK).
ПРИМЕЧАНИЕ:
Самоочищающиеся полиуретановые панели Vibroplast от Multotec представляют собой индивидуально конфигурируемое инженерное решение. Несмотря на то, что внешние габариты модулей стандартизированы под общепринятые размеры ячеек подситовых рам, внутренняя топология каждой панели подбирается под параметры конкретного процесса.
Точное сочетание жесткости полиуретана (стандартный или мягкий), соотношение толщин сплошных порогов для создания нужной амплитуды автоколебаний, а также форма и размер ячеек рассчитываются инженерами завода строго индивидуально по опросному листу. В инженерных расчетах учитываются: модель и амплитудно-частотные характеристики вашего грохота, содержание влаги в исходном питании, процентное соотношение «трудных» (близких к размеру ячейки) фракций в руде и общая производительность линии (т/ч). Это необходимо для точной настройки динамического эффекта самоочистки и предотвращения «ослепления» грохота.
