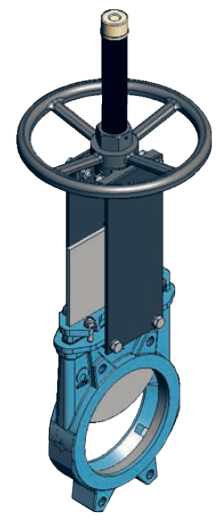

Шиберная задвижка (задвижка гильотинного типа) предназначена для перекрытия потока перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%. Предназначена для применения на химических заводах, в пищевой промышленности, насосных станциях, при обработке сточных вод
Преимущества:
-
Шиберно-ножевая задвижка применяется для перекрытия потока рабочей среды в одном направлении, так же такую шиберно-ножевую задвижку называют шибер одностороннего действия, для таких задвижек, существует риск деформации ножа по причине возникшего обратного давления.
-
Шиберно-ножевая задвижка имеет направляющие и уплотняющие клинья для ножа внутри корпуса, которые помогают удерживать обратное давление до 30% от указанного рабочего давления, не деформируя нож.
-
Защитный колпак штока устанавливается не зависимо от маховика, и его замена может производится без его демонтажа, это позволяет легко проводить техническое обслужива ние штока.
-
Штоки у шиберной ножевой задвижки и щитовых затворов изготовлены из нержавеющей стали AISI 303, которая имеет преимущества по отношению к другим сплавам.
-
Маховик шиберно-ножевой задвижки изготовлен из углеродистой стали.
-
Бронзовая гайка штока защищена от прямого воздействия внешней среды, так как она находится в заполненного смазкой, закрытом корпусе траверсы ручного управления.
-
Бронзовая гайка дает возможность открытия/закрытия задвижки при помощи гаечного ключа без использования маховика.
|

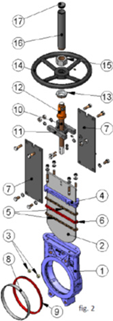

Список стандартных элементов |
||
Элемент |
Исполнение из чугуна |
Исполнение из нержавеющей стали |
1 Корпус |
GJL-250 |
CF8M |
2 Нож |
AISI304 |
AISI316 |
3 Направляющая ножа |
RCH1000 |
|
4 Сальник |
GJS-500 |
CF8M |
5 Набивка сальника |
СИНТ. + ПТФЭ |
|
6 Прокладка |
ЭПДМ |
|
7 Опорные пластины |
S275JR |
|
8 Кольцо |
AISI316 |
|
9 Уплотнение |
ЭПДМ |
|
10 Шток |
AISI303 |
|
11 Траверса |
Сталь |
|
12 Гайка штока |
Бронза |
|
13 Контргайка |
ST44.2 + ЦИНК |
|
14 Маховик |
Чугун с шаровидным графитом |
|
15 Гайка |
Сталь |
|
16 Колпак |
Сталь |
|
17 Верхняя заглушка |
Пластмасса |
Зависимость рабочего давления от размеров |
|
РазмеРы Ду [мм]* |
Рабочее давление [кг/см2] [Бар] ** |
50-150 |
10 |
200 |
8 |
250-300 |
6 |
350-400 |
5 |
450-600 |
3 |
700-2000 |
2 |
Основные характеристики |
|
Шиберная задвижка |
|
Функция клапана |
2/2 |
Конструкция |
Межфланцевый корпус с резьбовыми отверстиями |
Принцип уплотнения |
Мягкое / Металл – металл |
Направление потока |
Однонаправленное / реверсивное* |
Позиция монтажа |
Любая |
Тип монтажа |
Межфланцевый (Wafer) |
Номинальный размер |
Dn 50 – 2000 мм (больший размер – по запросу) |
Привод |
Ручной (штурвал), конический редуктор, рычаг, пневматический привод, электропривод**, гидравлический привод** |
*)в зависимости от модели. **) по запросу
Параметры окружающей и рабочей среды |
|
Рабочая среда |
Жидкие и газообразные среды, вакуум, совместимые с материалами затвора, в том числе с содержанием абразивных частиц (в зависимости от конструкции и скорости потока) max 5% |
Рабочая температура [°C] |
От -20 до +250 |
Рабочее давление [бар] |
от 2 до 10 |
Типы уплотнений шиберных затворов
-
Уплотнение «металл/металл». Такой тип седлового уплотнения не является герметичным и при рабочей среде такой, как вода, утечка составляет 1,5% от расхода.
-
Уплотнение «металл/эластомер (EPDM и др.)». 100% герметичность, мягкое уплотнение зафиксировано в корпусе с помощью металлического кольца из нержавеющей стали AISI316, которое защищает уплотнение от износа и очищает нож от крупных твердых частиц.
-
Уплотнение «металл/эластомер со скребком ножа». 100% герметичность, уплотнение зафиксировано внутри корпуса, металлическим скребком, который защищает седловое уплотнение задвижки от износа и очищает нож, если рабочая среда содержит твердые частицы и отложения налипающие на нож.
Уплотнение седла |
Уплотнение ножа |
||||
Материал |
Мах Т [°C] |
Применение |
Материал |
Max T [°C] |
pH |
Мет/Мет |
>250 |
Высокотемпературные среды |
Хлопок (промасл.) |
100 |
6-8 |
EPDM (E) |
90 |
Среды, не содержащие масла |
Хлопок сух |
100 |
6-8 |
Nitril (N) |
90 |
Гидравлические масла, нефть и т.д. |
Хлопок + PTFE |
120 |
6-8 |
Витон (FPM) |
200 |
Гидравлические масла, растворы |
Синтетика + PTFE |
100 |
0-14 |
Silicone (S) |
200 |
Пищевые продукты |
Graphite |
650 |
0-14 |
PTFE (T) |
250 |
Агрессивные среды |
Ceramic Fibre |
1400 |
0-14 |
