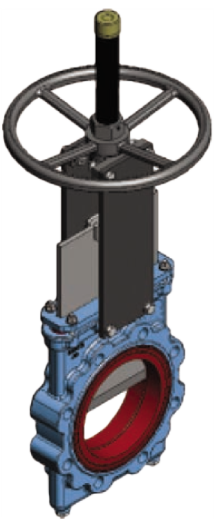

Шиберно-ножевые задвижки серии VGL предназначены для применения в горнодобывающей отрасли, на предприятиях, имеющих линии для транспортировки жидкостей с суспензией с содержанием твердых частиц, воды с содержанием грязи, камней и пульпы. Кроме этого, задвижки серии VGL можно использовать для транспортировки жидкости с содержанием высоко абразивных продуктов, используемых в химической промышленности и в системах водоотведения. а также ливневых сточных вод.
Основные отрасли:
-
Горнодобывающая промышленность;
-
Обработка сточных вод
-
Предприятия энергетического сектора (обогатительные угольные фабрики)
-
Химические предприятия
Преимущества:
-
Полнопроходной
-
Нож с заостренной кромкой
-
Направление потока: в обе стороны
-
Исполнение: LUG
-
Монтажный фланец по DIN-2632
-
PN10 и AISI B1.6 (класс 150)
-
Корпус: чугун GJL-500/нерж. Сталь CF8M
-
Затвор: нержавеющая сталь 304/316
|
Список стандартных элементов |
|||
|
Элемент |
Исполнение из чугуна |
Исполнение из нержавеющей стали |
|
|
1 |
Корпус |
GJS-500 |
CF8M |
|
2 |
Нож |
AISI304 |
AISI316 |
|
3 |
Сальник |
Сталь |
AISI316 |
|
4 |
Уплотнение набивки |
Натуральный каучук |
|
|
5 |
Набивка сальника |
Промасленная лента |
|
|
6 |
Нижние заглушки |
Сталь |
AISI316 |
|
7 |
Втулка |
Натуральный каучук |
|
|
8 |
Опорные пластины |
Сталь |
|
|
9 |
Шток |
AISI303 |
|
|
10 |
Траверса |
GJS-500 |
|
|
11 |
Гайка штока |
Бронза |
|
|
12 |
Маховик |
Сталь |
|
|
13 |
Стопорная гайка |
ST44.2 + ЦИНК |
|
|
14 |
Гайка колпака |
Цинк 5,6 |
|
|
15 |
Колпак |
Сталь |
|
|
16 |
Защитная заглушка |
Пластмасса |
|
|
17 |
Смазочное устройство (опция) |
Сталь |
Сталь |
|
Основные характеристики |
|
|
Тип |
Моноблочная конструкция |
|
Конструкция задвижки |
С проходным ножом |
|
Функция клапан |
2/2 |
|
Конструкция |
Межфланцевый шиберная задвижка |
|
Принцип уплотнения |
Мягкое |
|
Направление потока |
Реверсивное |
|
Позиция монтажа |
Любая |
|
Тип монтажа |
Межфланцевый (LUG) |
|
Номинальный размер |
Dn 50 – 1400 мм (больший размер – по запросу) |
|
Привод |
Ручной (штурвал), конический редуктор, пневматический привод, электропривод**, гидравлический привод** |
* в зависимости от модели.
** по запросу
|
Параметры окружающей и рабочей среды |
|
|
Рабочая среда |
Жидкие среды, совместимые с материалами затвора, в том числе с содержанием абразивных частиц (в зависимости от конструкции и скорости потока) max до 100% |
|
Рабочая температура [oC] |
От -20 до +200 |
|
Рабочее давление [бар] |
Max. 10 (в зависимости от Dn) |
|
Материалы |
|
|
Корпус |
Чугун GJL-500 или нержавеющая сталь CF8M (углеродистая сталь, AISI316Ti, Duplex, Uranus B6, 254SMO – по запросу) |
|
Нож |
Нержавеющая сталь AISI 304 / AISI 316 (другие материалы – по запросу) с антиабразивным покры- тием |
|
Уплотнения: седло |
Натуральный каучук, EPDM, NBR, FPM (Витон) |
|
Уплотнение ножа |
EPDM RING |
|
Шток |
AISI 303 |
|
Гайка штока |
Бронза |
|
Винты |
Нержавеющая сталь |
|
Покрытие корпуса |
Эпоксидное покрытие толщиной 80 мкм |
