Предназначены для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц до 20% во взвешенном состоянии, либо для подачи самотеком сухих твердых веществ, поскольку режущая кромка в форме полумесяца позволяет отсекать потоки высокой плотности.
|
Основные характеристики |
|
|

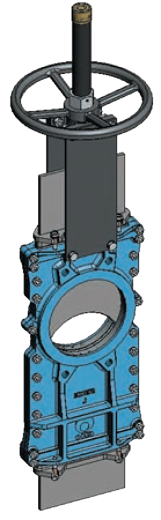

Шиберная задвижка |
С проходным ножом |
|
Функция клапана |
2/2 |
|
Конструкция |
Межфланцевая шиберная задвижка |
|
Принцип уплотнения |
Мягкое / Металл – металл |
|
Направление потока |
Реверсивное |
|
Позиция монтажа |
Любая |
|
Тип монтажа |
Межфланцевый (LUG) |
|
Номинальный размер |
Dn 50 – 1200 мм (больший размер – по запросу) |
|
Привод |
Ручной (штурвал), конический редуктор, рычаг, пневматический привод, электропривод**, гидравлический привод** |
** по запросу
|
Параметры окружающей и рабочей среды |
|
|
Рабочая среда |
Жидкие и газообразные среды, вакуум, совместимые с материалами затвора, в том числе с содержанием абразивных частиц (в зависимости от конструкции и скорости потока) max 20% |
|
Рабочая температура [°C] |
От -20 до +200С |
|
Рабочее давление [бар] |
10 Мах (в зависимости от Dn) |
|
Материалы |
|
|
Корпус |
Чугун GJL-250, GJS-50 или нержавеющая сталь CF8M (углеродистая сталь, AISI316Ti, Duplex, Uranus B6, 254SMO – по запросу) |
|
Нож |
Нержавеющая сталь AISI 304 / AISI 316 (другие материалы – по запросу) |
|
Уплотнения: седло |
EPDM, NBR, Витон (FPM), SILICONE, PTFE, Me-Me |
|
Уплотнение ножа |
Хлопковая набивка (сухая либо промасленная), Cotton+PTFE, SYNTHETIC + PTFE, GRAPHITE, CERAMIC FIBRE |
|
Шток |
AISI 303 |
|
Гайка штока |
Бронза |
|
Винты |
Нержавеющая сталь |
|
Покрытие корпуса |
Эпоксидное покрытие толщиной 80 мкм |
