DAPS – классический четвертьоборотный привод с механизмом поворота scotch-yoke.
Преимущества:
-
Приводы поворота на 900 DAPS специально спроектирован под требования техники непрерывных процессов. Момент передается через кулисный механизм. Он хорошо подходит для преодоления высоких начальных моментов на клапане.
-
Благодаря прочности и градуированному моменту, приводы DAPS очень хорошо подходят для управления арматурными клапанами на разные среды, чей угол поворота ограничен 90°, напр., шаровыми или дисковыми заслонками.
-
Компактный дизайн
-
Характеристика момента подстроена под арматурные клапаны
-
При том же размере корпуса привод одностороннего действия имеет вдвое меньший момент, чем привод двустороннего действия
-
Низкий износ благодаря простому и надежному механизму
-
Стыковочная поверхность по Namur VDI/VDE 3845 для установки распределителей

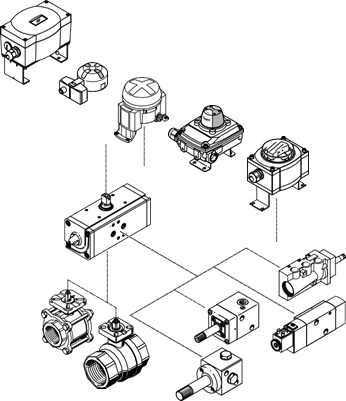

Периферия подключаемых элементов
|
Основные характеристики |
||||
Размер |
0015 ... 0360 |
0480 ... 1920 |
2880 ... 8000 |
|
Присоединительная резьба |
Gx |
G¼ |
GÅ |
|
Рабочая среда |
Осушенный воздух, с маслом или без масла |
|||
Конструкция |
Поршневой цилиндр |
|||
Рабочее давление1) |
[бар] |
1 ... 8.4 |
||
Окружающая температура |
[°C] |
–60 ...+80 °C |
||
Класс защиты от коррозии CRC2) |
3 |
|
||
Диапазон настройки угла поворота |
[°] |
90 ±5 |
|
|
Положение монтажа |
Любое |
|
Материалы |
|
Корпус |
Отливка из алюминиевого сплава |
Крышка |
Отливка из алюминиевого сплава |
Вал |
Нержавеющая сталь |
Внешние винты |
Нержавеющая сталь |
Уплотнения |
Нитриловая резина |
Расход воздуха [Нормальных литров за цикл] при 6 бар |
|||
Размер |
Типоразмер |
||
DAPS-0008 |
0.24 |
DAPS-0720 |
24.5 |
DAPS-0015 |
0.56 |
DAPS-0960 |
34.3 |
DAPS-0030 |
1.05 |
DAPS-1440 |
53.2 |
DAPS-0060 |
2.1 |
DAPS-1920 |
71.4 |
DAPS-0106 |
3.85 |
DAPS-2880 |
140 |
DAPS-0180 |
6.65 |
DAPS-3840 |
179.2 |
DAPS-0240 |
9.1 |
DAPS-5760 |
266 |
DAPS-0360 |
12.6 |
DAPS-8000 |
350 |
DAPS-0480 |
18.2 |
|
|
Вес [гр] |
|||
Размер |
Типоразмер |
||
DAPS-0008 |
300 |
DAPS-0720 |
12000 |
DAPS-0015 |
750 |
DAPS-0960 |
17400 |
DAPS-0030 |
1000 |
DAPS-1440 |
23000 |
DAPS-0060 |
1600 |
DAPS-1920 |
32000 |
DAPS-0106 |
2500 |
DAPS-2880 |
56000 |
DAPS-0180 |
4600 |
DAPS-3840 |
49000 |
DAPS-0240 |
5400 |
DAPS-5760 |
86000 |
DAPS-0360 |
6500 |
DAPS-8000 |
106000 |
DAPS-0480 |
9600 |
|
|
