Шаровые краны VAPB, VZBA, VZBC предназначены для отсечения различных сред как жидких, так и газообразных, с минимальным включением механических частиц.
Преимущества
-
Разборная конструкция
-
Верхний фланец для монтажа под пневмопривод
-
Компактное исполнение
|
Шаровые краны VZBA, 2-ходовые и 3-ходовые, нержавеющая сталь/VZBС, 2-ходовые, нержавеющая сталь, компактные |
|||
|
Материалы |
Данные о материалах |
Номер материала |
|
|
Корпус |
Высоколегированная нержавеющая сталь |
1.4408 |
|
|
Шар |
1.4401, 1.4408 |
||
|
Вал |
1.4401 |
||
|
Уплотнения |
Корпус |
PTFE |
|
|
Вал |
Усиленный PTFE |
||
|
Примечания по материалам |
Содержит вещества, ухудшающие процесс покраски, соответствует RoHS |
||
|
Шаровые краны VAPB, 2-ходовые, латунь |
|||
|
Материалы |
Данные о материалах |
Номер материала |
|
|
Корпус |
Никелированная латунь |
CW 617 N |
|
|
Шар |
Латунь, твёрдое хромовое покрытие |
До Rp½CW 614 N, Rp¾и выше CW 617 N |
|
|
Вал |
Никелированная латунь |
CW 614 N |
|
|
Уплотнения |
Корпус |
PTFE, HNBR |
|
|
Вал |
PTFE |
||
|
Примечания по материалам |
Содержит вещества, ухудшающие процесс покраски, соответствует RoHS |
||
|
Момент 1) [Нм] |
|||||||||
|
Типоразмер шарового крана |
Rp¼ |
R3/8 |
Rp½ |
Rp¾ |
Rp1 |
Rp1¼ |
Rp1½ |
Rp2 |
Rp2½ |
|
Δp= 0 бар |
3,1 |
3,1 |
3,1 |
4,6 |
6,5 |
10,8 |
13,5 |
20 |
30 |
|
Δp= 10 бар |
3,5 |
3,5 |
3,5 |
5,1 |
7,2 |
11,9 |
14,9 |
22 |
33 |
|
Δp= pN |
5 |
5 |
5 |
6 |
8,5 |
15 |
19 |
29 |
45 |
Шаровые краны VAPB, 2-ходовые, латунь

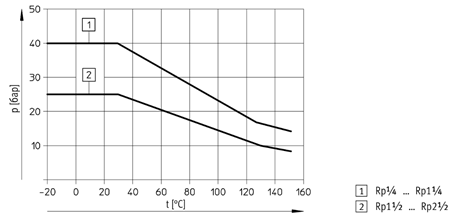

Допустимое рабочее давление как функция температуры среды
|
 |
|
Основные характеристики |
|||||||||
|
Присоединение |
Rp¼ |
Rp3/8 |
Rp½ |
Rp¾ |
Rp1 |
Rp1¼ |
Rp1½ |
Rp2 |
Rp2½ |
|
Номинальный диаметр, DN |
15 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
|
Функция |
2/2 |
||||||||
|
Конструкция |
2-ходовой шаровой кран |
||||||||
|
Тип уплотнения |
Мягкое |
||||||||
|
Управление |
Механическое |
||||||||
|
Индикация состояния |
Направление паза на валу = направление потока |
||||||||
|
Направление потока |
Реверсивное |
||||||||
|
Тип монтажа |
Монтаж на трубопроводе |
||||||||
|
Положение монтажа |
Любое |
||||||||
|
Рабочий канал 1, 2 |
¼ |
3/8 |
½ |
¾ |
1 |
1¼ |
1½ |
2 |
2½ |
|
Внутренний диаметр [мм] |
15 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
|
Расход Kv [м3/ч] |
5,9 |
9,4 |
17 |
41 |
70 |
121 |
200 |
292 |
535 |
|
Вес продукта [г] |
500 |
500 |
500 |
500 |
800 |
1 300 |
1 900 |
3 100 |
3 100 |
|
Условия работы |
|||||||||
|
Присоединение |
Rp¼ |
Rp3/8 |
Rp½ |
Rp¾ |
Rp1 |
Rp1¼ |
Rp1½ |
Rp2 |
Rp2½ |
|
Рабочая среда |
Среды совместимые с материалом крана |
||||||||
|
Номинальное давление1) |
PN 40 |
PN 40 |
PN 40 |
PN 40 |
PN 40 |
PN 40 |
PN 25 |
PN 25 |
PN 25 |
|
Температура среды [°C] |
–20 … +150 |
||||||||
|
Момент страгивания при перепаде давления 0 бар |
3,1 |
3,1 |
3,1 |
4,6 |
6,5 |
10,8 |
13,5 |
20 |
30 |
|
Момент страгивания при перепаде давления 10 бар |
3,5 |
3,5 |
3,5 |
5,1 |
7,2 |
11,9 |
14,9 |
22 |
33 |
|
Момент страгивания при перепаде давления PN |
5 |
5 |
5 |
6 |
8,5 |
15 |
19 |
29 |
45 |
|
Класс защиты от коррозии CRC2) |
1 |
||||||||
|
Маркировка CE (см. декларацию соответствия) www.festo.com |
– |
По директиве ЕС по оборудованию под давлением |
|||||||
