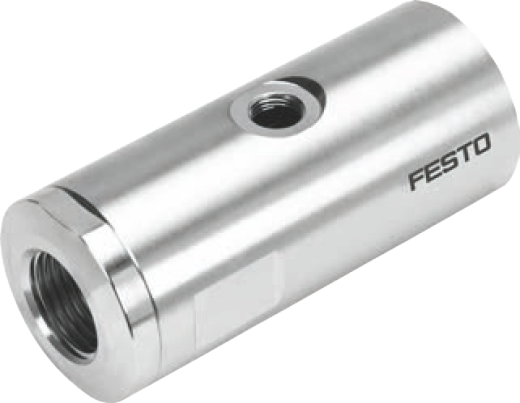

Легко моющиеся корпуса клапанов выполнены из коррозионностойкой нержавеющей стали и алюминия. Элементы, контактирующие со средами (пережим- ной элемент и крышка), соответствуют требованиям FDA. С пережимным элементом из силикона, клапан VZQA NO соответствует Регламенту ЕС № 1935/2004.
2/2 клапан дозирует потоки таких сред как: грануляты, жидкости, содержащие твердые частицы, а также высоковязкие и абразивные среды. Удобное решение: клапан можно индивидуально сконфигурировать, выбирая разные варианты подключения и материалы. Техобслуживание клапана проводится быстро и просто, поскольку уплотнительный патрон легко заменяется без применения специальных инструментов. Резьбовые крышки из алюминия, полиоксиметилена (POM) и нержавеющей стали с резьбой G и резьбой NPT, а также зажимные соединения по ASME-BPE и DIN EN 32676 в исполнении из нержавеющей стали для номинальной ширины DN25 (1”). Легко моющиеся корпуса клапанов выполнены из коррозионностойкой нержавеющей стали и алюминия. Элементы, контактирующие со средами (пережим- ной элемент и крышка), соответствуют требованиям FDA. С пережимным элементом из силикона, клапан VZQA NO соответствует Регламенту ЕС № 1935/2004.
Исполнение VZQA-C-M22C
Пережимной 2/2-клапан является нормально закрытым и предназначен для управления потоком различных газообразных и жидких сред. Запорный элемент клапана представляет собой цилиндрическую пустотелую втулку из эластомера. При подаче сжатого воздуха управления клапан откроется и будет пропускать поток рабочей среды. При сбросе давления управления пережимной клапан под действием пружины перекроет поток. В открытом состоянии клапана его полно проточный канал обеспечивает минимальное гидравлическое сопротивление, что препятствует засорению или закупорке пережимного клапана.
№ |
Описание |
1 |
Втулка, нормально закрытая |
2 |
Присоединение, канал 1 Внутренняя резьба G или NPT |
3 |
Присоединение, канал 2 Внутренняя резьба G или NPT |
4 |
Присоединение, канал 1 Зажимной фланец соединения по DIN 32676 или ASME-BPE |
5 |
Присоединение, канал 2 Зажимной фланец соединения по DIN 32676 или ASME-BPE |
Исполнение VZQA-C-M22U
Пережимной 2/2-клапан является нормально открытым и предназначен для управления потоком различных газообразных и жидких сред. Запорный элемент клапана представляет собой цилиндрическую пустотелую втулку из эластомера. Сжатый воздух управления, поданный в клапан, сожмет втулку, и она перекроет поток рабочей среды. При сбросе давления управления пережим- ной клапан откроется благодаря восстановлению формы втулки клапана и давлению рабочей среды. Данный пережимной клапан может быть использован для управления потоком жидкости и сыпучего материала, пастообразных веществ и смесей. В открытом состоянии клапана его полнопроточный канал обеспечивает минимальное гидравлическое сопротивление, что препятствует засорению или закупорке пережимного клапана.
№ |
Описание |
1 |
Втулка, нормально закрытая |
2 |
Присоединение, канал 1 Внутренняя резьба G или NPT |
3 |
Присоединение, канал 2 Внутренняя резьба G или NPT |
4 |
Присоединение, канал 1 Зажимной фланец соединения по DIN 32676 или ASME-BPE |
5 |
Присоединение, канал 2 Зажимной фланец соединения по DIN 32676 или ASME-BPE |
Тип М22С
Основные характеристики |
|||
Номинальный диаметр DN |
-15-GG-... |
-15-S5S5-... |
|
Номинальное давление клапана PN |
10 |
||
Конструкция |
Пережимной клапан с пневмоуправлением |
||
Тип управления |
Пневматическое |
||
Уплотнение |
Мягкое |
||
Положение монтажа |
Любое |
||
Функция клапана |
2/2 клапан, закрытый, моностабильный |
||
Направление подачи среды |
Реверсивное |
||
Возврат в исходное положение |
Механическая пружина (Нормально закрытый) |
||
Тип управления |
Внешнее управление |
||
Тип монтажа |
Монтаж в трубопроводе |
||
Присоединение |
G½ |
Кламп DIN 32676, серия A |
|
Присоединение к каналу управления |
M5 |
||
Время включения |
[мс] |
150 |
|
Время выключения |
[мс] |
250 |
|
Расход Kv |
[м3/ч] |
5 |
|
Максимальная вязкость |
[мм2/с] |
4000 |
Материалы |
||
VZQA-C-M22C-… |
V2V4E |
ALV4E |
Корпус |
Высоколегированная нержавеющая сталь |
Алюминиевый сплав |
Крышки корпуса |
Высоколегированная нержавеющая сталь |
|
Фиксатор пережимного элемента |
PA6 |
|
Уплотнение корпуса |
FPM |
|
Пережимной элемент |
EPDM |
|
Примечания по материалам |
Содержит субстанции, ухудшающие процесс окраски |
Условия работы |
||
Давление управления |
[бар] |
3.5 … 6 |
Давление разрыва |
[бар] |
16 |
Давление среды |
[бар] |
0 … 6 |
Окружающая температура |
[°C] |
–5 … +60 |
Температура среды |
[°C] |
–5 … +100 |
Температура хранения |
[°C] |
6 … 8 |
Подходят для применения в пищевой про- мышленности1) |
Согласно декларации производителя |
|
Качество воздуха для управления |
Сжатый воздух по ISO 8573-1:2010 [7:4:1] |
Тип М22U
Основные характеристики |
||||
Номинальный диаметр DN |
6 |
15 |
25 |
|
Номинальное давление клапана PN |
10 |
|||
Конструкция |
Пережимной клапан с пневмоуправлением |
|||
Тип управления |
Пневматическое |
|||
Уплотнение |
Мягкое |
|||
Положение монтажа |
Любое |
|||
Функция клапана |
2/2 клапан, открытый, моностабильный |
|||
Направление подачи среды |
Реверсивное |
|||
Возврат в исходное положение |
Нормально открытый |
|||
Тип управления |
Внешнее управление |
|||
Тип монтажа |
Монтаж в трубопроводе |
|||
Присоединение к каналу управления |
M5 |
G1/8 |
G1/8 |
|
Время включения |
[мс] |
125 |
250 |
250 |
Время выключения |
[мс] |
125 |
250 |
250 |
Расход Kv |
[м3/ч] |
0.7 |
5 |
18 |
Максимальная вязкость |
[мм2/с] |
4000 |
Материалы |
||||
VZQA-C-M22U... |
V4V4 |
ALAL |
ALV4 |
ALPOM |
Корпус |
Высоколегированная нержавеющая сталь |
Алюминиевый сплав |
||
Крышки корпуса |
Высоколегированная нержавеющая сталь |
Алюминиевый сплав |
Высоколегированная нержавеющая сталь |
POM |
Картридж |
PA6 |
|||
Уплотнение корпуса |
FPM |
|||
Пережимной элемент |
EPDM |
|||
Примечания по материалам |
NBR, EPDM, VMQ. Содержит субстанции, ухудшающие процесс окраски |
