Дисковые затворы серии VZACC имеют отличные технические характеристики при вполне бюджетной цене. Могут устанавливаться на трубопроводах холодной и горячей воды с небольшим содержанием абразива или агрессивных веществ. Отлично работают на участках водоподготовки или водоотведения промышленных и коммунальных предприятий. При необходимости могут быть укомплектованы пневматическими или электрическими приводами.
Преимущества:
-
Широкий спектр применений благодаря используемым материалам
-
Простота конструкции
-
Легкость монтажа затвора и замены уплотнений
-
Возможность использования как в качестве ручного, так и автоматизированного устройства перекрытия потока

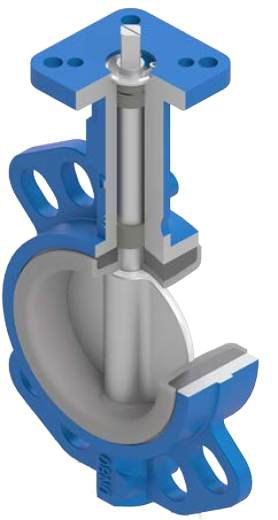

Монтажный фланец: выполнен по стандарту ISO 5211, предназначен для установки рукоятки, штурвала, пневматического или электрического привода.
Верхнее уплотнение: предотвращает попадание пыли и грязи внутрь корпуса, а также протечки по валу.
Уплотнительное кольцо: предотвращает утечки среды из трубопровода при повреждении основного уплотнения.
Вал: цельный вал жестко фиксирует положение диска в затворе.
Уплотнение вала: плоская поверхность диска в области контакта с уплотнением повышает герметичность и предотвращает утечку среды в полость вала.
Крепление диска: сопряжение посредством квадрата жестко фиксирует диск на валу предотвращая его смещение в случае вибрации или больших нагрузок.
Диск: Точный профиль обеспечивает герметичность, минимизирует крутящий момент и продлевает срок службы.
Уплотнение: Выступающее за габариты затвора уплотнение герметизирует поверхность стыка с ответным фланцем.
Основание уплотнения: Вулканизированное на жесткой основе уплотнение устойчиво к воздействию вакуума, высоких давлений, полностью и легко заменяемо.
|
Основные материалы |
|
|
Наименование |
Материал |
|
Корпус |
Серый чугун, Высокопрочный чугун, Углеродистая, Нержавеющая стали |
|
Уплотнение |
NBR, EPDM, FKM, NEOPREN, HYPALON, SILICON |
|
Вал |
Нержавеющая сталь 410, 316, 17-4PH |
|
Диск |
Высокопрочный чугун с покрытием никелем, Сталь 316, Бронза |
|
Штифт |
Нержавеющая сталь |
|
Подшипник вала |
PTFE, Бронза |
|
Уплотнительное кольцо |
NBR, EPDM |
|
Основные характеристики |
Конструкция |
Особенности |
|
N Условный диаметр DN40 – DN1600 (свыше 300 по запросу) |
Межфланцевый корпус (Wafer) |
Т до 130°C, давление до 16 бар |
|
L Давление Ру 16 бар |
Уплотнение, вулканизированное на жесткой вставке |
Шток с защитой от выброса средой
|
|
Габаритные и присоединительные размеры | ||||||||||||||||
|
DN [мм] |
A |
B |
C |
D |
L |
d0 |
P |
H |
K |
E |
z-d |
g |
h |
PCD |
n-d1 |
Вес [кг] |
|
40 |
145 |
75 |
33 |
42,4 |
32 |
12,6 |
9 |
10 |
77 |
50 |
4-7 |
35 |
3 |
110 |
4-18 |
2,2 |
|
50 |
161 |
80 |
42 |
52,6 |
32 |
12,6 |
9 |
10 |
77 |
50 |
4-7 |
35 |
3 |
125 |
4-18 |
2,5 |
|
65 |
175 |
89 |
44,7 |
64,5 |
32 |
12,6 |
9 |
10 |
77 |
50 |
4-7 |
35 |
3 |
145 |
4-18 |
3,2 |
|
80 |
181 |
95 |
45,2 |
78,8 |
32 |
12,6 |
9 |
10 |
77 |
50 |
4-7 |
35 |
3 |
160 |
4\8-18 |
3,6 |
|
100 |
200 |
114 |
52,1 |
104 |
32 |
15,77 |
11 |
12 |
90 |
70 |
4-9 |
55 |
3 |
180 |
8-18 |
4,9 |
|
125 |
213 |
127 |
54,4 |
123,3 |
32 |
18,92 |
14 |
14 |
90 |
70 |
4-9 |
55 |
3 |
210 |
8-18 |
7,0 |
|
150 |
226 |
139 |
55,8 |
155,6 |
32 |
18,92 |
14 |
14 |
90 |
70 |
4-9 |
55 |
3 |
240 |
8-23 |
7,8 |
|
200 |
260 |
175 |
60,6 |
202,5 |
45 |
22,1 |
17 |
17 |
125 |
102 |
4-12 |
70 |
3,5 |
295 |
8\12-23 |
13,2 |
|
250 |
292 |
203 |
65,6 |
250,5 |
45 |
28,45 |
22 |
22 |
125 |
102 |
4-12 |
70 |
3,5 |
350\355 |
12-23\27 |
19,2 |
|
300 |
337 |
242 |
76,9 |
301,6 |
45 |
31,6 |
22 |
24 |
140 |
102 |
4-12 |
70 |
3,5 |
400\410 |
12-23\18 |
32,5 |
