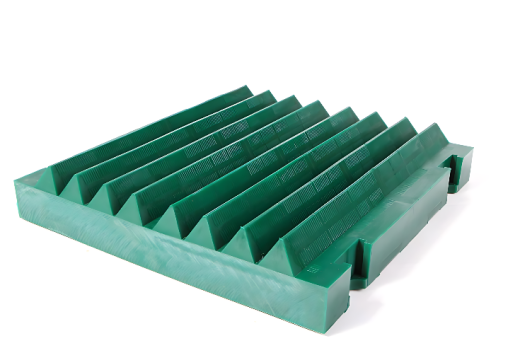

Панели TeePee™ имеют выступающую пирамидальную поверхность, которая удваивает площадь просеивания по сравнению с плоскими панелями в процессах обезвоживания и промывки.
Панели TeePee™ от Multotec обеспечивают вдвое большую дренажную способность по сравнению с обычными плоскими панелями. Эти изготовленные методом литья под давлением полиуретановые просеивающие панели имеют выступающую конструкцию в виде остроконечных пирамид, что увеличивает полезную площадь поверхности. Это позволяет грохотам работать с более высокой производительностью и обеспечивает 50%-е увеличение эффективной площади дренажа.
Обеспечивая повышенную производительность без ущерба для надежности и эффективности, панели TeePee™ от Multotec представляют собой решение, которое удовлетворяет потребность рынка в повышении эффективности работы уже установленных грохотов обезвоживания и промывки.
Идеально подходят для процессов обезвоживания и промывки при обогащении железной руды, угля, свинца, цинка и меди.
Особенности наших панелей TeePee™:
- Идеально подходят для всех процессов обезвоживания и промывки
- Изготовлены из долговечного полиуретана
- Вдвое большая живая площадь по сравнению с обычными панелями Hi-Flow при том же размере ячеек
- Вдвое большая дренажная способность по сравнению с обычными панелями Hi-Flow
- Стандартная модульная конструкция и штифтовое крепление
- Диапазон размеров ячеек и показатели живой площади предоставляются по запросу
- Совместимость с широким спектром систем крепления сит и аксессуаров
Конструктивная форма: выступающий над рабочей плоскостью пирамидальный профиль (в виде палатки/пирамиды), увеличивающий площадь фильтрации.
Стандартные габаритные размеры модулей: 305 х 305 мм (1' x 1').
Увеличение живой площади: на 50% больше эффективной площади дренажа по сравнению со стандартными плоскими ситами при аналогичном размере щели.
Пропускная способность по жидкости: в 2 раза выше (двойной объем дренажа) по сравнению с плоскими панелями серии Hi-Flow.
Диапазон размеров просеивающих ячеек: от 0,15 мм до 5,0 мм (преимущественно щелевидные слотированные апертуры для эффективного отвода влаги).
Направление щелей: продольное или поперечное относительно направления движения материала (в зависимости от угла наклона грохота).
Совместимые системы креплений: стандартные штифтовые (Pin & Sleeve), инновационные бесшпилечные (P3 Pinless), а также защелки быстрого монтажа (ERX / ACE / Y-LOK).
ПРИМЕЧАНИЕ:
Пирамидальные просеивающие панели TeePee™ от Multotec представляют собой индивидуально конфигурируемое инженерное решение. Несмотря на стандартизированный внешний габарит модуля (305х305 мм), подбор параметров сита под каждую технологическую точку уникален.
Точная высота пирамидального профиля, направление и ширина фильтрующей щели в микронах, толщина полиуретановых перемычек и тип крепежных замков рассчитываются инженерами завода строго индивидуально по опросному листу. В инженерных расчетах критически важно учесть: модель установленного у вас грохота обезвоживания, объем подаваемой пульпы (м³/ч), процентное содержание твердого в питании, гранулометрический состав осадка и требуемую остаточную влажность кека на выходе. Ошибка в подборе параметров апертуры может привести к недопустимым потерям мелкого класса с подрешетным продуктом или заиливанию деки грохота.
