Полиуретановые просеивающие панели ручного литья обеспечивают беспрепятственное движение вниз классифицированных частиц и долговечную работу.

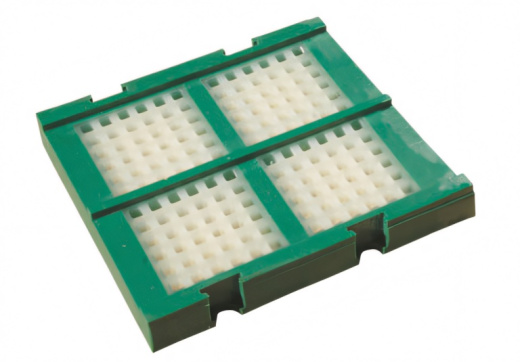

Полиуретановые просеивающие панели ручного литья
Линейка тяжелых модульных полиуретановых панелей ручного литья от Multotec включает крупногабаритные панели с болтовым креплением и самоочищающимися ячейками. Результатом является беспрепятственное движение вниз классифицированных частиц и долговечная работа.
Multotec производит 3 типа модульных или болтовых полиуретановых панелей ручного литья с полностью встроенными или частично встроенными каркасами в соответствии с требованиями вашего процесса:
- Spaltoflex: Литые под давлением модули размером 120 x 120 мм со щелевидными отверстиями, влитые в более крупные панели. Щелевидные отверстия доступны шириной от 0,16 мм до 20 мм.
- Forsiplast: Литые под давлением модули размером 120 x 120 мм с квадратными отверстиями, влитые в более крупные панели. Квадратные ячейки также доступны размером от 0,5 до 25 мм².
- Losiplast: Свободные стержни (сердечники) используются для ручного литья панелей с квадратными, щелевидными, круглыми или каплевидными отверстиями. Подходят для тяжелых условий эксплуатации.
Преимущества литых полиуретановых просеивающих панелей:
- Длительный срок службы благодаря высокой износостойкости
- Точный размер классификации сохраняется в течение длительного времени
- Самоочищающиеся ячейки снижают забивание и залипание отверстий
- Широкий выбор размеров ячеек для большинства технологических задач
- Размеры панелей подходят для любой рамы или виброгрохота
- Быстрый и простой монтаж и демонтаж, сокращающий время простоя
- Совместимость с широким спектром систем крепления сит и аксессуаров
Аксессуары для литых полиуретановых сит:
Multotec производит широкий спектр полиуретановых аксессуаров для грохочения, включая боковые прижимы, прижимные планки, буферные полосы и протекторы болтов. Кроме того, панели могут поставляться с отлитыми или прикручиваемыми делителями потока, сливными порогами (вейрбарами), направляющими брусьями (скидбарами) или тормозящими брусьями.
Ремонтные комплекты для полиуретановых панелей ручного литья: Для снижения дорогостоящих простоев компания Multotec разработала мобильные ремонтные комплекты для своих панелей серий Forsiplast и Spaltoflex. Эти комплекты состоят из: термофена с гибким кабелем, разделочного ножа, 50 метров сварочного корда и необходимых сменных модулей.
Внутренняя структура: полностью герметизированный (embedded) или частично залитый (semi-embedded) стальной каркас жесткости.
Конструктивное исполнение линеек:
Конструкция ячеек: конусная самоочищающаяся форма (Self-relieving), расширяющаяся к нижней части панели.
Интегрируемые накладные элементы: сливные пороги (Weirbars), тормозящие планки (Retarder bars), разделители (Dividers), износостойкие брусья (Skidbars).
Режим применения: тяжелое грохочение, грохочение крупнообломочного материала, работа в зонах экстремального износа.
Совместимые системы креплений: крупногабаритные болтовые соединения (Bolt-on), боковые клиновые прижимы, удерживающие планки (Hold down bars).
ВАЖНОЕ ПРИМЕЧАНИЕ ДЛЯ ПРОЕКТИРОВАНИЯ И ПОДБОРА:
Полиуретановые панели ручного литья серий Spaltoflex, Forsiplast и Losiplast от Multotec представляют собой исключительно индивидуально проектируемое под заказ промышленное решение. Как прямо указано изготовителем ("Panel sizes to suit any frame", "to suit your application requirements"), эти тяжелые плиты создаются под конкретные физические параметры оборудования.
Единой стандартной спецификации не существует. Выбор конкретной серии (композитные Spaltoflex/Forsiplast или монолитная Losiplast), общие габариты панелей, толщина полиуретанового слоя, шаг стального армирования, форма отверстий и тип крепежных узлов рассчитываются инженерами завода строго по опросному листу. В расчетах учитываются: модель и чертежи рамы вашего виброгрохота, часовая производительность (т/ч), максимальная крупность кусков руды на входе (Top size) и высота их падения в зону загрузки. Это гарантирует надежную защиту подситовой рамы от деформации и исключает сквозной износ деки.
