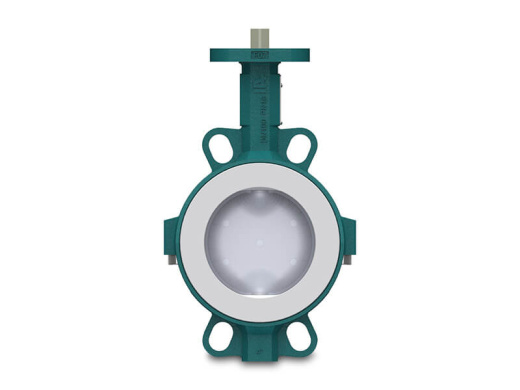

BIANCA – Дисковый поворотный затвор DN 32-900
Центрический дисковый поворотный затвор с футеровкой (уплотнением) из ПТФЭ (PTFE), предназначенный для коррозионно-активных сред и высокочистых применений. Затвор Bianca, разрабатываемый и производящийся в Швейцарии уже более 20 лет, спроектирован для длительной эксплуатации в высокотребовательных средах и условиях при давлении до 16 бар.
Этот чрезвычайно универсальный и надежный поворотный затвор доступен с корпусом из высокопрочного чугуна или нержавеющей стали в межфланцевом (wafer), фланцевом с резьбовыми проушинами (lug) и фланцевом сплошном (U-section) исполнении. Благодаря линейке электропроводящих материалов диска и седла затвор также может использоваться во взрывоопасных зонах. Доступны исполнения для высокочистых сред (High-purity), без веществ, нарушающих адгезию лакокрасочных покрытий (LABS-free), взрывозащищенные версии (ATEX), а также модификации с контролем неорганизованных выбросов в атмосферу согласно EN ISO 15848-1.
Материалы уплотнений (седла):
PTFE (чистый тефлон), PTFE conductive (электропроводящий тефлон), Ultraflon®, Ultraflon® conductive (электропроводящий ультрафлон), Ultralene™ (ультрален).
Материалы диска:
PFA (фторопластовая футеровка), PFA conductive (электропроводящая PFA-футеровка), Stainless steel (нержавеющая сталь), Hastelloy (хастеллой), Duplex (дуплексная сталь). Полностью металлические диски доступны с механической полировкой до шероховатости Ra < 0,8 мкм, а диски из нержавеющей стали — с электрополировкой до Ra < 0,4 мкм / Fe < 1%.
Данные структурированы на основе официальной швейцарской технической спецификации серии InterApp BIANCA:
|
Параметр |
Технические данные |
|---|---|
|
Тип арматуры |
Центрический поворотный затвор с полной химической футеровкой пластимерами |
|
Номинальный диаметр (DN) |
DN 32 – DN 900 (в дюймах: 1 1/4" – 36") |
|
Типы конструкции корпуса |
• B1 Wafer (Межфланцевый DN 32–600) |
|
Макс. рабочее давление |
• 16 бар (для DN 32–150; а также до DN 300 с диском Super Duplex) |
|
Классы давления (Фланцы) |
PN 10, PN 16, ASME/ANSI cl. 150, JIS 10K и другие |
|
Диапазон температур |
От -20°C до +200°C (в зависимости от рабочих условий и комбинаций материалов) |
|
Толщина футеровки |
Мин. 3 мм (капсулированный диск и камера седла защищены толстым слоем полимера) |
|
Строительная длина |
В соответствии со стандартами ISO 5752/20, EN 558-1/20 |
|
Верхний фланец (под привод) |
Соответствует стандарту EN ISO 5211 |
|
Контроль пористости |
Обязательный заводской искровой тест футеровки на отсутствие микропор по DIN EN 60243-1 |
|
Класс герметичности |
Класс А (абсолютная герметичность без видимых протечек) согласно EN 12266-1/P12 |
|
Безопасность (PED & SIL) |
Соответствует Директиве 2014/68/EU (PED) для групп флюидов 1 и 2; уровень надежности SIL 3 |
Особенности конструкции и исполнения High-Purity (HP):
1. Камерное седло (Chambered liner): Специальная геометрия корпуса удерживает ПТФЭ-седло в замке, что полностью предотвращает «холодную текучесть» (радиальную деформацию пластика под постоянным давлением фланцев).
2. Исполнение Bianca HP (Cleanroom): Для микроэлектроники, полупроводниковой и фармацевтической промышленности затворы собираются, тестируются сверхчистым воздухом и упаковываются в чистом помещении класса 10 000 / ISO Class 7. Детали предварительно промываются ультрачистой водой.
3. Безопасность во взрывоопасных средах (ATEX): Использование токопроводящих модификаций уплотнений (PTFE conductive) и дисков (PFA conductive) исключает накопление статического электричества от трения сред и предотвращает искрообразование.
4. Защита от утечек в атмосферу: Шток оснащен подпружиненным сальниковым уплотнением (преднапряженный безопасный пакет уплотнений). Опционально доступно исполнение по стандарту жесткого экологического контроля TA-Luft (VDI 2440)
