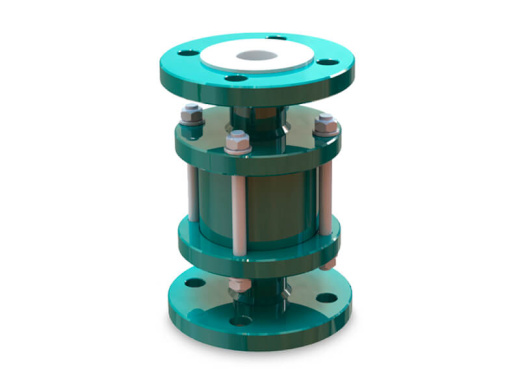

TLBCV – Обратный клапан шарового типа с футеровкой из PFA
Полнопроходной шаровой обратный клапан с футеровкой (внутренним покрытием) из PFA (фторопласта), с фланцевыми концами и корпусом из трех частей, предназначенный для коррозионно-активных и агрессивных сред.
Данные структурированы на основе оригинальной инженерной спецификации серии InterApp TLBCV (TLBCV23):
|
Параметр |
Технические данные |
|---|---|
|
Тип арматуры |
Шаровой обратный клапан с полной внутренней химической футеровкой пластимерами |
|
Номинальный диаметр (DN) |
DN 15 – DN 100 (в дюймах: 1/2" – 4") |
|
Конструкция корпуса |
Three-piece (Разъемный, состоит из 3-х частей: центрального блока и двух фланцевых наконечников) |
|
Тип прохода |
Full bore (Полный проход; стандартно для DN 15–80, для DN 100 — стандартно с уменьшенным проходом, полный проход для DN 100 доступен по запросу) |
|
Тип присоединения |
Фланцевое (Flanged ends) |
|
Классы давления (Фланцы) |
Сверловка фланцев по стандарту DIN PN 10/16 |
|
Макс. рабочее давление |
16 бар |
|
Диапазон температур |
От -50°C до +180°C |
|
Строительная длина |
В соответствии со стандартами DIN 3202-F1 / EN 558-1 (Long) |
|
Материал основы корпуса |
Углеродистая сталь (1.0037 / St 37) с высокопрочным эпоксидным покрытием |
|
Материал футеровки корпуса |
PFA или PFA antistatic (электропроводящий PFA для взрывоопасных сред) |
|
Материал шара (затвора) |
Чистый PTFE, PTFE antistatic (для DN 65–100 — со стальным сердечником жесткости), опционально — Керамика (Al₂O₃) |
|
Сертификация |
PED 2014/68/EU, ATEX 2014/34/EU (для антистатических версий), FDA и EC 1935/2004 (для чистого PFA). |
Ключевые технологические особенности серии TLBCV:
1. Абсолютная химическая стойкость: Все детали, соприкасающиеся с перекачиваемой жидкостью, полностью изолированы от металлического корпуса толстым бесшовным слоем футеровки PFA (толщина не менее 3 мм). Клапан разработан для работы с самыми агрессивными, коррозионными и ультрачистыми средами (концентрированные кислоты, щелочи, растворители, гальванические растворы).
2. Конструкция из трех частей (3-Piece): Позволяет выполнять техническое обслуживание без вырезки или полного демонтажа фланцевых окончаний из трубопровода («In-line maintenance»). Достаточно ослабить стяжные шпильки и извлечь центральный картридж.
3. Принцип самоочищения и надежности: Внутри клапана отсутствуют пружины, шарниры или направляющие оси, которые могли бы подвергнуться коррозии или заклинить. Запирающий тефлоновый шар свободно перемещается внутри камеры и вращается при прохождении среды, что исключает риск налипания отложений и обеспечивает самоочистку уплотнительного седла.
4. Особенности монтажа:
-
При вертикальной установке (направление потока строго снизу вверх) клапан закрывается автоматически под действием силы тяжести шара.
-
При горизонтальной установке для гарантированного и плотного закрытия клапана требуется минимальный подпор (обратное давление) среды
