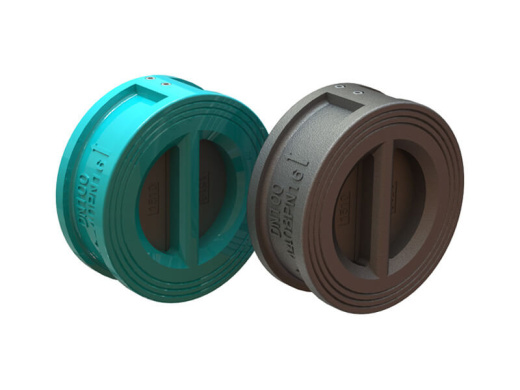

NEPTUNIA – Двухстворчатый обратный клапан DN 50-600
Двухстворчатый (двухдисковый) обратный клапан для монтажа непосредственно между фланцами в соответствии со стандартами DIN. Не требует технического обслуживания. Предназначен для жидкостей и газов в промышленном секторе, общих инженерных систем и водоочистки. Не подходит для сред, содержащих твердые включения. Доступен в бесшпилечном исполнении корпуса (retainerless design) для условий высоких давлений и температур. [1]
Данные структурированы на основе оригинальных заводских спецификаций серий Neptunia N1C, N1V, N1D и N1DR (Retainerless):
|
Параметр |
Технические данные |
|---|---|
|
Тип арматуры |
Двухстворчатый (двухдисковый) обратный клапан (Dual Plate / Duo Check Valve) |
|
Номинальный диаметр (DN) |
DN 50 – DN 600 (в дюймах: 2" – 24") |
|
Тип конструкции корпуса |
Межфланцевый (Wafer) |
|
Варианты исполнения |
• Стандартное (со сквозными технологическими пробками осей) |
|
Макс. рабочее давление |
• До 16 бар (для стандартных серий N1C, N1V) |
|
Классы давления (Фланцы) |
PN 10, PN 16, PN 25, PN 40, ASME/ANSI Class 150 / Class 300 |
|
Диапазон температур |
От -46°C до +280°C (строго зависит от исполнения и материала уплотнения) |
|
Строительная длина |
В соответствии с DIN EN 558-1 (серии PN) или API 594 (серии ANSI) |
|
Минимальное давление открытия |
Низкое (в пределах 10–40 мбар в зависимости от жесткости пружины и DN) |
|
Материалы корпуса |
• Высокопрочный чугун (GGG40 / EN-GJS-400-15) |
|
Материал створок (пластин) |
Нержавеющая сталь 1.4408 / CF8M, Дуплекс, Супердуплекс или Бронза |
|
Материалы уплотнений (Седла) |
NBR (до +90°C), EPDM (до +120°C), FPM/Viton (до +200°C), а также металл-по-металлу для высоких температур |
|
Сертификация |
PED 2014/68/EU, ATEX (взрывозащита), Lloyd's Register (морской регистр класса III) |
Конструктивные особенности и преимущества серии NEPTUNIA:
1. Конструкция Retainerless (Бесшпилечная): В стандартных клапанах оси створок удерживаются винтами (пробками), проходящими сквозь стенку корпуса, что создает потенциальный риск внешней протечки. В исполнении N1DR оси фиксируются внутри корпуса с помощью специальных скрытых держателей. Корпус остается абсолютно цельным, что исключает утечки в атмосферу и делает клапан идеальным для опасных газов, нефтепродуктов и высокого давления.
2. Подпружиненные створки (Spring-loaded): Две независимые створки закрываются с помощью торсионных пружин еще до того, как поток успеет изменить свое направление на обратное. Это минимизирует вероятность возникновения жесткого гидравлического удара (Water hammer) в системе.
3. Оптимальная гидродинамика: Двухстворчатая геометрия обеспечивает высокие коэффициенты пропускной способности (\(K_{v}\)) при минимальном аэродинамическом и гидравлическом сопротивлении.
4. Важные правила монтажа: При горизонтальной установке клапана центральный шток (ось) обязательно должен располагаться вертикально. Клапан запрещено монтировать напрямую к фланцу насоса (требуется прямой участок трубы не менее 5 диаметров DN до и после клапана), а также использовать на средах с твердыми абразивными частицами.
