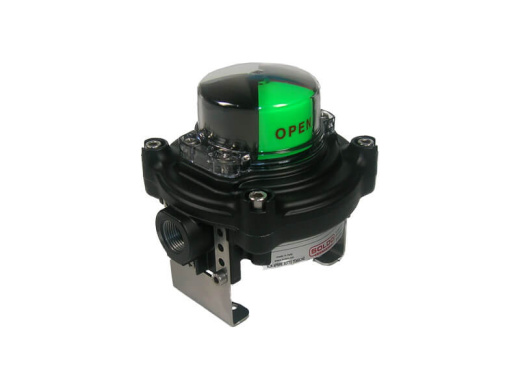

ES2.K — Блок концевых выключателей
Блок концевых выключателей серии ES2.K предназначен для прямого монтажа на пневматические приводы серий IA050–IA800. В комплект входят монтажные кронштейны для всех стандартных схем расположения верхних монтажных отверстий NAMUR (VDI/VDE3845) 80x30 мм и 130x30 мм, а также для стандартных высот вала NAMUR 20, 30, 40 и 50 мм.
Данные структурированы на основе официальных спецификаций серии InterApp ES2.K:
|
Параметр |
Технические данные |
|---|---|
|
Тип устройства |
Блок индикации положения в металлическом корпусе для пневмоприводов |
|
Материал корпуса |
Литой алюминий с внешним полиэфирным порошковым покрытием |
|
Материал вала и крепежа |
Нержавеющая сталь; невыпадающие винты крышки |
|
Монтажный стандарт |
NAMUR (VDI/VDE3845) для приводов серий IA050–IA800 |
|
Оптический индикатор |
Купол из УФ-стойкого поликарбоната (V0), крупный двухцветный индикатор |
|
Кулачки |
2 независимых регулируемых шлицевых кулачка (калибровка без инструмента) |
|
Класс защиты |
IP66 / IP67 (стандартно), опционально IP66 / IP68 |
|
Диапазон температур |
От -20°C до +80°C (стандарт); от -40°C до +105°C (опция) |
|
Типы выключателей |
Электромеханические (серебряные или золотые контакты) или индуктивные |
|
Сертификация |
CE, ATEX (Ex II 2GD, Ex d IIC T4/T5/T6) |
Электрические характеристики доступных типов выключателей:
- Тип 01 (Электромеханический SPDT): посеребренные контакты; макс. 5A@250VAC / 3A@24VDC; мин. 50мA@250VAC / 50мA@24VDC.
- Тип 03 (Электромеханический SPDT): позолоченные контакты; макс. 3A@250VAC / 1A@24VDC; мин. 5мA@250VAC / 1мA@24VDC.
- Тип 73 (Индуктивный PNP NO): P+F NBB2 V3 E2; 3-проводной усиленный, 10–30VDC, 100мA.
- Тип 75 (Индуктивный NO/NC): IFM IS5026; 2-проводной программируемый, 5–36VDC, 200мA.
Особенности:
- Простая настройка: Система кулачков позволяет настраивать крайние положения вручную без использования специальных инструментов.
- Высокая надежность: Предназначен для работы в тяжелых промышленных секторах, таких как нефтегазовая, химическая и сталелитейная промышленность.
- Универсальность: Одно устройство подходит для широкого спектра приводов благодаря регулируемым монтажным опорам из нержавеющей стали.
