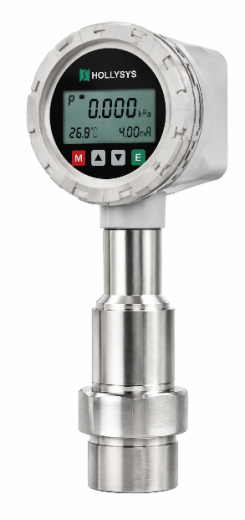

Интеллектуальный датчик давления AT4500S в исполнении Union Nut Sanitary (накидная гайка DIN 11851)
В отличие от общепромышленных штуцерных моделей, этот прибор оснащен гигиеническим резьбовым соединением стандарта DIN 11851 (молочная гайка) с полностью заподлицо расположенной (плоской) мембраной. Такая конструкция полностью исключает наличие тупиковых зон и зазоров, где могли бы скапливаться остатки продукта или развиваться бактерии, и адаптирована для безразборной безрецептурной мойки (CIP) и стерилизации острым паром (SIP).
Технические характеристики (Техпаспорт / Datasheet) HollySys AT4500S (DIN 11851)
|
Параметр |
Технические данные |
|---|---|
|
Серия прибора |
AT4500S (Специализированная гигиеническая/санитарная линейка) |
|
Тип присоединения |
Резьбовое соединение по стандарту DIN 11851 с накидной шлицевой гайкой |
|
Конструкция затвора |
Flush Diaphragm (Открытая разделительная мембрана заподлицо, без глухих портов) |
|
Качество поверхности (Шероховатость) |
Ra ≤ 0.4 мкм (прецизионная зеркальная полировка смоченных частей против адгезии биомассы) |
|
Базовая точность |
Класс 0.1 и выше (высокая точность контроля уровня и давления) |
|
Диапазон измерений |
От 0...10 кПа до 0...10 МПа (настраиваемый под конкретный диапазон процесса) |
|
Максимальное давление |
Выдерживает кратковременные перегрузки давления до 40 МПа |
|
Выходной сигнал |
Двухпроводная схема: 4–20 мА + HART (опционально RS-485 / Modbus-RTU) |
|
Материалы мембраны |
Нержавеющая сталь SS316L (стандартно), Hastelloy C (для кислых CIP-растворов) |
|
Заполняющее масло |
Санитарное медицинское / пищевое масло, имеющее сертификацию FDA |
|
Температура среды |
От -40°C до +200°C (жесткий допуск к кратковременному воздействию SIP-пара при +135°C...150°C) |
|
Класс защиты корпуса |
IP67 (полная защита электронной головки при санитарной обработке цеха из шлангов) |
|
Сертификация |
Соответствие международному санитарному стандарту 3-A Sanitary Standards |
Ключевые преимущества и санитарные особенности:
1. Абсолютная гигиеничность (Zero Dead-Legs):
Фронтальное расположение разделительной мембраны из нержавеющей стали 316L исключает образование застойных карманов. Продукт (молоко, пиво, соки, фармацевтические субстанции) беспрепятственно обтекает датчик, что гарантирует 100% эффективность автоматической CIP-мойки без демонтажа прибора.
2. Безопасность пищевого заполнения:
Внутри разделительного узла используется специальная гидравлическая жидкость (масло), полностью соответствующая правилам FDA. Даже в случае критического механического повреждения мембраны, попадание этого масла в продукт не токсично и не приведет к порче всей партии сырья.
3. Устойчивость к термическому шоку:
При безразборной стерилизации паром (SIP) температура внутри трубы резко возрастает до +135°C...+150°C. Интеллектуальный модуль датчика HollySys имеет встроенную термокомпенсацию, которая нивелирует температурную погрешность и быстро стабилизирует показания после возвращения процесса к рабочей температуре.
4. Конфигурирование в полевых условиях:
Датчик оснащен ЖК-дисплеем и кнопками под защитной металлической крышкой. Персонал может оперативно перенастроить шкалу датчика (например, перевести из замера давления в замер точного веса/уровня в приемном танке) без подключения внешних калибраторов.
