Интеллектуальный вихревой расходомер HollySys серий SV21 / SV23 (Vortex Flowmeter) — это высокоточный промышленный прибор, предназначенный для непрерывного измерения объемного и массового расхода технологического пара (насыщенного и перегретого), газов (сжатый воздух, азот, кислород, углекислый газ) и жидкостей с низкой вязкостью.
Прибор работает на основе физического эффекта «вихревой дорожки Кармана». Он является главным выбором для коммерческого и технологического учета энергоносителей в теплоэнергетике, нефтегазовом секторе, химической и сталелитейной промышленностях.
Технические характеристики (Техпаспорт / Datasheet) HollySys SV21 / SV23
|
Параметр |
Технические данные |
|---|---|
|
Тип прибора |
Многопараметрический вихревой расходомер-счетчик (объемный и массовый расход) |
|
Номинальный диаметр (DN) |
DN 15 – DN 300 (в дюймах: 1/2" – 12") |
|
Основная погрешность |
• Жидкости: ±0.5% ÷ ±1.0% от показания |
|
Измеряемые параметры |
Многопараметрическое исполнение: Объемный расход, температура, давление → автоматическое вычисление массового расхода в реальном времени |
|
Конструктивное исполнение |
• Compact / One-piece (Моноблок с дисплеем на проточной части) |
|
Типы присоединений |
• Межфланцевое (Wafer / Sandwich — ультракороткое и экономичное) |
|
Динамический диапазон |
Стандартно 20:1 (в широком диапазоне скоростей потока) |
|
Номинальное давление |
Стандартно: 1.6 МПа, 2.5 МПа, 4.0 МПа (под заказ — до 10–16 МПа) |
|
Диапазон температур |
От -40°C до +250°C (в высокотемпературном исполнении — до +350°C для перегретого пара) |
|
Материалы корпуса и призмы |
Высокопрочная нержавеющая сталь SS316L / SS304 (без внутренних прокладок) |
|
Выходные сигналы / Связь |
Двухпроводная схема питания: 4–20 мА + протокол HART 7, импульсный выход |
|
Класс защиты / Взрывозащита |
IP66 / IP67; Искробезопасность Ex ia IIC T6, Взрывонепроницаемая оболочка Ex d IIC T6 |
Принцип действия и конструктивные преимущества:
1. Эффект вихревой дорожки Кармана:
Внутри проточной части перпендикулярно потоку установлено неподвижное тело обтекания (призма треугольного сечения). Когда поток набегает на призму, за ней поочередно с обеих сторон срываются вихри. Частота срыва этих вихрей строго пропорциональна скорости движения среды. Пьезоэлектрический кристалл, инкапсулированный внутри датчика, воспринимает пульсации давления от вихрей и преобразует их в герцы для процессора.
2. Многопараметрический учет «3-в-1»:
Модификация расходомера со встроенными датчиками температуры (RTD) и давления позволяет прибору автоматически компенсировать изменение плотности газа или пара. Вместо «сырого» объема расходомер HollySys выдает точную массу пара (кг/ч или тонн/ч) или приведённый к стандартным условиям объем газа (Hм³/ч), исключая необходимость покупки отдельного внешнего вычислителя расхода.
3. Бесшовная цельнолитая конструкция (Leak resistant):
Корпус первичного преобразователя выполнен как единая литая деталь из нержавеющей стали без уплотнительных прокладок и скрытых швов. Внутри трубы полностью отсутствуют движущиеся элементы (нет износа подшипников) и импульсные линии. Это гарантирует защиту от протечек наружу при гидроударах и исключает риски засорения или замерзания прибора зимой.
4. Умное цифровое шумоподавление (DSP):
Вихревые датчики традиционно чувствительны к промышленной вибрации труб от работы насосов и компрессоров. Микропроцессор HollySys использует передовые алгоритмы цифровой фильтрации сигнала (DSP). Он математически отделяет полезную частоту вихреобразования от частоты шумов и вибрации самого трубопровода, гарантируя стабильность нуля.
Важные правила промышленного монтажа:
· Заполнение трубы: При замере жидкостей расходомер всегда должен быть на 100% заполнен средой (без воздушных карманов).
· Прямые участки: Для формирования симметричного профиля скоростей перед датчиком требуется обеспечить прямой участок трубы не менее 10–15 диаметров (DN), а после него — не менее 5 DN.
· Защита от гидроудара: При работе на паре категорически запрещено монтировать прибор в самых нижних точках U-образных изгибов труб. Скапливающийся там конденсат при пуске системы может вызвать мощный водяной молот (гидроудар), способный необратимо деформировать или сорвать измерительный пьезодатчик.

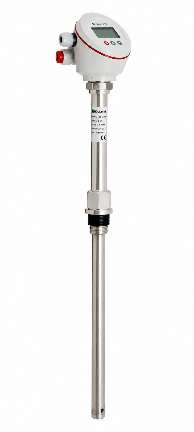

Обычно это дисплейные приборы, записывающие приборы, компьютеры и т. д . с использованием прямого и точного измерения процессов промышленного производства в жидких, паровых и газовых средах и температуре твердой поверхности .
|
|
ТП |
ТС |
|
|
Индексный номер
|
R, S, B, J, T, E, K, N |
PT100, PT1000, CU50, CU100 |
|
|
Температурный диапазон |
K (0 - 1100°C) N (0 - 1100°C) R (0 - 1300°C) S (0 - 1300°C) B (0 - 1600°C) J (0 - 600°C) T (0 - 350°C) E (0 - 800°C) |
PT100 (-200 - 600°C) PT1000 (-200 - 200°C) CU50 (-50 - 100°C) CU100 (-50 - 100°C) |
|
|
Класс точности |
Класс I |
Класс А |
|
|
Форма проводки |
Одинарная, двойная |
||
|
Способ монтажа |
Фиксированная резьба, подвижная резьба, подвижный фланец, фиксированный фланец, тип трубного фитинга |
||
|
Тип распределительной коробки |
Брызгозащищенный тип (IP65), водонепроницаемый тип (IP55), взрывозащищенныйтип ТП и ТС используют импортные тонкопленочные резисторные элементы, надежны и стабильны в работе, имеют защитный корпус бурового типа, который устойчив к давлению, коррозии, обладает сильной противоэрозионной способностью и выдерживает давление до 30 МПа . |
||
|
Технические характеры Сертификаты |
Взрывозащищенный и искробезопасный продукт |
||
