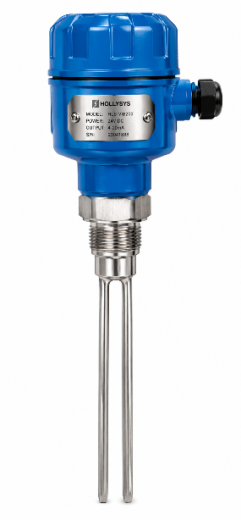

Интеллектуальный вибрационный сигнализатор уровня HollySys серии ALYK-200 (Tuning Fork Level Switch) — это промышленный прибор предельного контроля («сухой/мокрый»), работающий по принципу камертона.
В инженерной среде датчики этого типа называют «электрическими поплавками». Они полностью заменяют механические поплавковые выключатели на технологических участках, склонных к образованию накипи, отложений, турбулентности, пенообразованию или сильному перемешиванию, где механика мгновенно блокируется или выдает ложные сигналы.
Технические характеристики (Техпаспорт / Datasheet) HollySys ALYK-200
|
Параметр |
Технические данные |
|---|---|
|
Принцип работы |
Вибрационный (пьезоэлектрический резонансный метод) |
|
Назначение |
Контроль верхнего/нижнего предельного уровня жидкостей или мелкозернистых сыпучих материалов |
|
Варианты питания |
4-проводная схема: 24 В постоянного тока (DC) или 220 В переменного тока (AC) |
|
Выходной сигнал |
Релейный перекидной контакт (SPDT / DPDT) или транзисторный выход (PNP/NPN) |
|
Материалы вилки (зонда) |
Высококачественная нержавеющая сталь SS304, SS316L, а также версии с покрытием PTFE (тефлон) |
|
Резьбовые соединения |
G 1", G 1½", NPT и фланцевые монтажные интерфейсы по запросу |
|
Вязкость среды |
До 10 000 сСт (мм²/с) (подходит для густых и вязких масел) |
|
Плотность измеряемой среды |
Жидкости: ≥ 0.7 г/см³; Сыпучие материалы: ≥ 10 г/л (0.01 кг/дм³) |
|
Класс защиты корпуса |
IP66 / IP67 (влагозащищенный литой корпус электроники) |
|
Сертификация / Взрывозащита |
Взрывонепроницаемая оболочка Ex d IIC T6 Gb, а также искробезопасные исполнения Ex ia |
Принцип действия и конструктивные преимущества:
1. Пьезоэлектрический резонанс:
Встроенный в основание электронный модуль подает импульсы на пьезоэлектрический кристалл, который заставляет вилку датчика непрерывно вибрировать на её естественной резонансной частоте в воздухе. Как только измеряемая среда (жидкость или порошок) покрывает вилку, частота и амплитуда колебаний резко падают. Электроника мгновенно регистрирует это изменение и переключает выходное реле АСУ ТП.
2. Абсолютная эксплуатационная надежность (Zero Maintenance):
В конструкции датчика ALYK-200 полностью отсутствуют подвижные механические части (оси, шарниры, пружины). Датчик не подвержен механическому износу, не требует калибровки, подстройки под диэлектрическую проницаемость среды и работает по принципу «установил и забыл».
3. Химическая стойкость и версии с удлинением:
Для агрессивных щелочных и кислотных сред лопасти вилки полностью инкапсулируются фторопластом PTFE. Прибор выпускается как в стандартном коротком исполнении для боковой врезки в стенку бака, так и в исполнении с трубным или кабельным удлинением зонда (длиной до 2–4 метров) для вертикального монтажа на крышку резервуара.
4. Защита от ложных срабатываний:
Форма и полировка вилки HollySys оптимизированы таким образом, чтобы исключить налипание вязких продуктов. Даже если на датчике образуется тонкая пленка жидкости, естественная частота вибрации вилки мгновенно стряхивает излишки продукта, предотвращая ложные аварийные сигналы.
