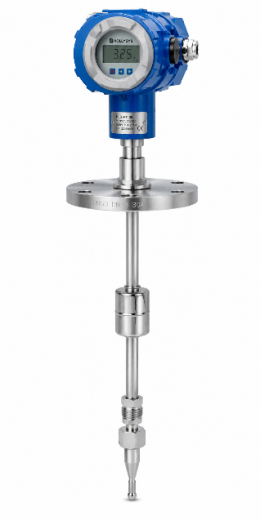

Интеллектуальный поплавковый сигнализатор уровня с верхним креплением HollySys серии ALFK-340 (Top-Mounted Connecting Rod Float Level Switch) — это промышленный прибор предельного контроля («сухой/мокрый»), предназначенный для вертикальной установки на крышку (торец) резервуара.
Термин «сигнализатор уровня шатуна» в оригинальной заводской спецификации звучит как «вертикальный стержневой/连杆式 (Connecting Rod)» сигнализатор. Устройство работает на герконовом принципе. Поплавок свободно скользит по жесткому вертикальному направляющему стержню (штанге) вслед за изменением зеркала жидкости. Прибор идеально подходит для глубоких резервуаров, подземных дренажных емкостей и колодцев, где невозможен боковой монтаж арматуры.
Технические характеристики (Техпаспорт / Datasheet) HollySys ALFK-340
|
Параметр |
Технические данные |
|---|---|
|
Принцип работы |
Магнитный поплавковый с бесконтактным замыканием герконов (Reed Switch) |
|
Тип монтажа |
Top-mounted (Вертикальный монтаж на верхнюю крышку резервуара) |
|
Конструкция зонда |
Жесткий вертикальный направляющий стержень (штанга/шатун) с ограничителями хода |
|
Длина стержня (Глубина) |
Настраиваемая под заказ: от 500 мм до 4000 мм (4 метра) |
|
Количество точек контроля |
От 1 до 4 независимых контрольных точек уровня на одном стержне |
|
Выходной сигнал |
Дискретный (сухой контакт) типа SPDT или DPDT для каждой точки уровня |
|
Коммутационная способность |
Напряжение: до 220V AC / 24V DC; ток нагрузки зависит от типа встроенного реле |
|
Минимальная плотность среды |
≥ 0.65 г/см³ (калибруется под легкие нефтепродукты или воду) |
|
Рабочее давление в баке |
Стандартно до 1.6 МПа / 4.0 МПа (40 бар) в зависимости от исполнения |
|
Диапазон температур |
Стандартно: от -20°C до +120°C; высокотемпературные версии — до +180°C |
|
Материалы компонентов |
Направляющая труба, фланцы и поплавок: нержавеющая сталь SS304 или SS316L |
|
Класс защиты корпуса |
IP65 / IP67 (литая металлическая клеммная коробка) |
|
Сертификация / Взрывозащита |
Искробезопасная цепь Ex ia IIC T6, взрывонепроницаемая оболочка Ex d IIC T6 |
Принцип действия и конструктивные преимущества:
1. Бесконтактная герконовая схема (Reed Switch Technology):
Внутри полого герметичного металлического стержня (шатуна) на строго заданных высотах (точках сигнализации) зафиксированы компактные магнитоуправляемые контакты (герконы). Поплавок со встроенным постоянным магнитом перемещается снаружи трубы. Когда магнит проходит напротив геркона, контакт мгновенно замыкается или размыкается сквозь глухую стенку трубы, отправляя дискретный сигнал тревоги или управления в PLC (контроллер).
2. Многоточечный контроль на одном фланце:
Главное преимущество серии ALFK-340 — возможность отслеживать до 4 технологических уровней (например: «Нижний аварийный / Пуск насоса / Останов насоса / Верхний аварийный») через всего одно монтажное отверстие в крышке бака. Это существенно экономит бюджет на запорную арматуру, сверловку и кабельную обвязку.
3. Абсолютная изоляция от среды:
Электрические переключатели и проводка полностью запечатаны внутри нержавеющей трубы и физически изолированы от прямого контакта с жидким продуктом, пеной или ядовитыми парами. Устройство не имеет динамических сальников (в отличие от рычажного ALFK-300), что исключает риски внешних утечек газов и заклинивания осей.
4. Устойчивость к вспениванию и испарениям:
В отличие от бесконтактных ультразвуковых или радарных датчиков, поплавок ALFK-340 работает на чистой гидростатической плавучести. Наличие густой пены на поверхности жидкости, сильное испарение углеводородов, кипение или запыленность резервуара не вызывают ложных срабатываний автоматики. Поплавок четко отслеживает фактический физический уровень плотной фазы продукта.
