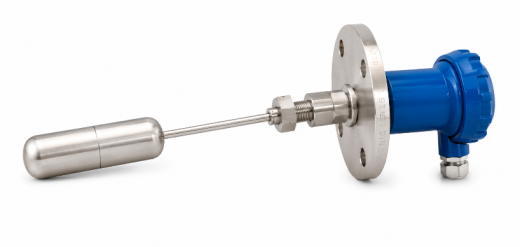

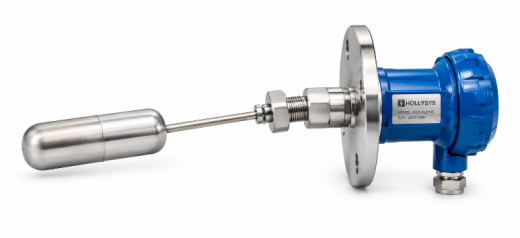

Интеллектуальный поплавковый сигнализатор уровня HollySys серии ALFK-300 (Side-Mounted Float Ball Level Switch)— это промышленный прибор предельного контроля («сухой/мокрый»), предназначенный для бокового монтажа в стенку резервуара.
Устройство работает на основе рычажного принципа и магнитной связи, обеспечивая четкое замыкание или размыкание выходных контактов при достижении жидкостью заданной контрольной точки. Прибор разработан специально для тяжелых условий эксплуатации в химической, нефтяной, газовой и судостроительной промышленностях и идеально подходит для частых, циклических срабатываний систем автоматизации.
Технические характеристики (Техпаспорт / Datasheet) HollySys ALFK-300
|
Параметр |
Технические данные |
|---|---|
|
Принцип работы |
Рычажно-поплавковый с магнитной передачей усилия (без механической связи) |
|
Тип монтажа |
Side-mounted (Горизонтальный монтаж в боковую стенку сосуда) |
|
Варианты питания |
• 24V DC (Постоянный ток) |
|
Выходной сигнал |
Релейный контакт типа DPDT (двухполюсный перекидной контакт) |
|
Монтажный интерфейс |
Фланцевое присоединение по стандартам ГОСТ, EN, ASME/ANSI или GB |
|
Материалы поплавка и рычага |
Высокопрочная нержавеющая сталь SS316L / SS304 (обеспечивает химическую стойкость) |
|
Класс защиты корпуса |
IP65 / IP67 (литой алюминиевый корпус кабельной коробки с порошковым покрытием) |
|
Минимальная плотность среды |
≥ 0.45 г/см³ (калибруется под легкие углеводороды, воду или тяжелые масла) |
|
Сертификация / Взрывозащита |
• Искробезопасная цепь Ex ia IIC T4~T6 |
Принцип действия и конструктивные преимущества:
1. Рычажно-магнитный механизм (Leverage & Magnetic Action):
При изменении уровня жидкости поплавок перемещается вверх или вниз. Через жесткий рычаг это движение передается на внутренний магнит, расположенный на конце рычага в проточной части. Этот магнит бесконтактно (сквозь глухую немагнитную перегородку корпуса) притягивает или отталкивает ответный магнит внутри клеммной коробки, который и переключает мощный микровыключатель DPDT.
2. Абсолютная герметичность отсека электроники:
Поскольку передача усилия происходит исключительно за счет магнитного поля, в конструкции прибора полностью отсутствуют сальники, динамические уплотнения или сквозные валы. Проточная часть бака со 100% надежностью изолирована от электрических контактов. Это полностью исключает риски протечки опасных газов, агрессивной химии или нефтепродуктов в атмосферу цеха.
3. Устойчивость к тяжелым условиям (Частые срабатывания):
В отличие от тонких герконов, которые могут «залипать» при больших пусковых токах, реле DPDT в серии ALFK-300 обладает высокой нагрузочной способностью и механической прочностью. Конструкция оптимизирована для работы в контурах аварийной защиты (ПАЗ) и блокировки насосов, где требуется стабильность при регулярных гидроударах и перемешивании среды.
4. Защита от ложных сигналов:
Вес поплавка и жесткость рычажной системы рассчитаны таким образом, чтобы сигнализатор не реагировал на бурную пену, испарения или мелкие брызги на зеркале жидкости, четко фиксируя только достижение фактической границы плотной фазы.
