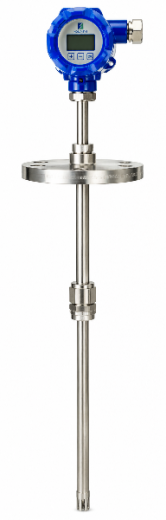

Интеллектуальный магнитный поплавковый уровнемер HollySys серии AL2300 (Magnetic Float Ball Level Gauge), сформированный на основе оригинального заводского каталога производителя.
В отличие от ранее рассмотренной серии AL2000 (которая имеет байпасную камеру и визуальные красно-белые флажки снаружи), серия AL2300 представляет собой погружной стержневой уровнемер прямого действия. Направляющий стержень прибора опускается непосредственно внутрь резервуара через верхний или боковой штуцер, обеспечивая высокоточное непрерывное электронное измерение уровня.
AL2300 – Магнитный поплавковый уровнемер
Магнитный поплавковый уровнемер серии AL2300 в основном состоит из датчика уровня (направляющего стержня) и электронного преобразователя тока. Принцип его работы основан на изменении положения магнитного поплавка, который перемещается вверх и вниз по направляющему стержню датчика вслед за уровнем жидкости. Это движение вызывает линейное изменение сопротивления внутренних элементов датчика, которое затем преобразуется преобразователем тока в стандартный двухпроводной выходной сигнал 4–20 мА постоянного тока для реализации дистанционной передачи данных.
Технические характеристики (Техпаспорт / Datasheet) HollySys AL2300
|
Параметр |
Технические данные |
|---|---|
|
Тип устройства |
Непрерывный погружной поплавковый уровнемер (преобразователь уровня жидкости) |
|
Диапазон измерений |
От 0...300 мм до 0...6 000 мм (6 метров) |
|
Погрешность (Точность) |
±10 мм (высокая линейность по всей длине направляющего штока) |
|
Выходной сигнал / Связь |
Двухпроводная схема: 4–20 мА + HART |
|
Минимальная плотность среды |
≥ 0.64 г/см³ (подбирается под конкретный удельный вес измеряемой жидкости) |
|
Типы монтажа (к баку) |
• Top-mounted (Вертикальный монтаж на верхнюю крышку резервуара) |
|
Присоединение к процессу |
Широкий выбор фланцев по стандартам ГОСТ, EN, ASME/ANSI, GB, JIS |
|
Электрический интерфейс |
Внутренняя резьба M20 x 1,5 (кабельный ввод клеммной коробки) |
|
Рабочая температура |
Стандартно: от -15°C до +120°C; специальные высокотемпературные исполнения — по запросу |
|
Материалы компонентов |
Направляющий шток, цилиндр и поплавок доступны в исполнении из стали SS316L, титана, а также из химически стойких полимеров PP (полипропилен) и PTFE (тефлон) |
|
Сертификация / Взрывозащита |
Искробезопасная цепь Ex ia, взрывонепроницаемая оболочка Ex d (сертификаты ATEX / NEPSI) |
Ключевые преимущества и конструктивные особенности:
1. Герметичность и физическая изоляция (Reed-Chain Principle):
Внутри направляющего стержня из нержавеющей стали или тефлона герметично заварена прецизионная цепочка герконов и резисторов. Магнитное поле внутри поплавка бесконтактно замыкает контакты герконов сквозь стенку трубы. Электроника полностью изолирована от прямого контакта с жидким продуктом и парами, что исключает короткие замыкания и утечки.
2. Универсальность для тяжелой химии (Corrosion-resistant models):
Для работы с высокоагрессивными средами (серная, соляная, азотная кислоты, щелочи) направляющий шток и сам поплавок полностью изготавливаются из PP или инкапсулируются толстым слоем фторопласта PTFE/PFA. Металл прибора полностью защищен от растворения агрессивной средой.
3. Прямое и точное измерение без калибровки плотности:
В отличие от радарных или ультразвуковых приборов, на показания поплавкового уровнемера AL2300 не влияют: диэлектрическая проницаемость продукта, наличие пены на поверхности, испарения, запыленность бака или турбулентность (колебания) зеркала жидкости. Поплавок четко следует за фактическим физическим уровнем раздела фаз.
4. Удаленное управление и сигнализация (3-в-1):
Протокол HART позволяет не только непрерывно передавать текущую аналоговую координату уровня, но и считывать внутреннюю диагностику устройства, настраивать «ноль» и «максимум» шкалы удаленно из операторной. Наличие опционального встроенного реле позволяет настроить аппаратную блокировку насосов напрямую от уровнемера.
