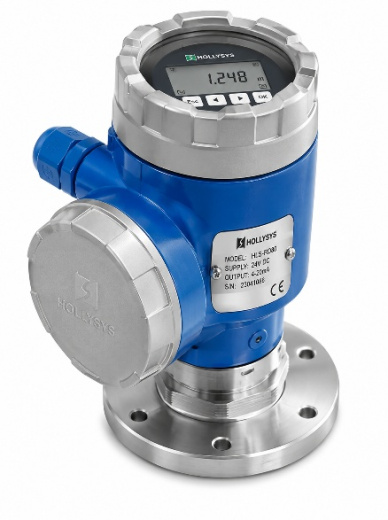

Интеллектуальный импульсный радарный уровнемер HollySys серии 5100 (Pulse Radar Level Transmitter) — это бесконтактный промышленный прибор, предназначенный для непрерывного прецизионного измерения уровня жидких сред, суспензий, мазута, а также сыпучих материалов в резервуарах, силосах и открытых технологических емкостях.
Прибор работает по методу импульсного радарного зондирования (обычно на частоте 26 ГГц), что обеспечивает стабильный сигнал даже в условиях испарений, пыли, тумана или температурного расслоения воздуха внутри бака.
Технические характеристики (Техпаспорт / Datasheet) HollySys серии 5100
|
Параметр |
Технические данные |
|---|---|
|
Принцип измерения |
Бесконтактный импульсный радарный метод (частота 26 ГГц) |
|
Макс. диапазон измерения |
Жидкости: до 30 метров; Сыпучие материалы / порошки: до 15 метров |
|
Основная погрешность |
±3 мм по всей длине измерительной шкалы |
|
Выходной сигнал / Связь |
Двухпроводная схема: 4–20 мА + PROTOCOL HART 7, опционально RS485/Modbus |
|
Рабочее давление в баке |
От вакуума до 4.0 МПа (40 бар) в зависимости от конструкции антенны |
|
Диапазон температур |
• На антенне: от -40°C до +250°C (с термоизолятором); • На электронике: -40°C ... +80°C |
|
Угол луча (Beam Angle) |
От 8° до 18° (зависит от типа и диаметра выбранной антенны) |
|
Типы доступных антенн |
• Рупорная (Horn) — для тяжелых условий и пара; |
|
Материалы смоченных частей |
Нержавеющая сталь SS316L, защитные элементы и футеровка из PTFE (тефлон) или PFA |
|
Класс защиты корпуса |
IP66 / IP67 (литой алюминиевый корпус с порошковым эпоксидным покрытием) |
|
Сертификация / Взрывозащита |
• Искробезопасная цепь Ex ia IIC T6 Gb; • Взрывонепроницаемая оболочка Ex d IIC T6 Gb |
Ключевые преимущества и конструктивные особенности:
1. Технология интеллектуального подавления ложных эхо-сигналов (False Echo Storage):
Микропроцессор радарного уровнемера серии 5100 оснащен встроенным программным фильтром. При пусконаладке пустой емкости прибор сканирует геометрию бака и заносит в память все постоянные внутренние препятствия (мешалки, змеевики подогрева, лестницы, датчики температуры). В процессе работы датчик отсекает эти сигналы, фокусируясь исключительно на фактическом отражении от зеркала измеряемого продукта.
2. Бесконтактное измерение (Zero Maintenance):
Радар физически никак не соприкасается с измеряемой средой. Это исключает механический износ деталей, коррозию чувствительных элементов от воздействия кислот, налипание вязких масел или заклинивание движущихся узлов. Затраты на техническое обслуживание прибора сводятся к нулю.
3. Иммунитет к диэлектрической проницаемости и плотности:
В отличие от гидростатических, буйковых или емкостных приборов, импульсному радару HollySys 5100 не важны изменения плотности среды, её проводимости или вязкости. Даже если в резервуаре меняется продукт (например, бензол заменяется на мазут или кислотный раствор), перекалибровка прибора не требуется. Радар измеряет только точное физическое расстояние до поверхности.
4. Удобный ЖК-дисплей и калибровка по месту:
Под съемной крышкой электронной головки расположен графический ЖК-индикатор с кнопками. Инженер может визуально отслеживать график эхо-сигнала (эхо-кривую) в реальном времени, легко настраивать верхний и нижний пределы измерения, менять единицы измерения (метры, сантиметры, проценты) непосредственно на объекте без HART-коммуникатора.
