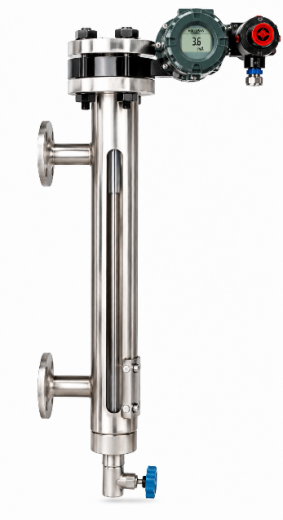

Интеллектуальный электромагнитный поплавковый уровнемер серии AL3000 (Electromagnetic Float Level Interface Gauge)
Этот высокотехнологичный прибор собирается с использованием оригинального цифрового контроллера FIELDVUE DLC3100 (Fisher). Он измеряет уровень раздела двух несмешивающихся жидкостей с разной плотностью (например, «вода–нефть» или «кислота–органический растворитель») на основе гидростатического принципа выталкивающей силы (буйкового типа). При изменении граничного уровня вес поплавка (буйка) меняется, заставляя торсионную трубку скручиваться, что преобразуется в прецизионный цифровой сигнал.
В качестве альтернативы для бесконтактного одновременного замера общего и граничного уровня HollySys также предлагает Магнитострикционный уровнемер.
Технические характеристики (Техпаспорт) HollySys AL3000 (Interface)
|
Параметр |
Технические данные |
|---|---|
|
Тип прибора |
Интеллектуальный буйковый (электромагнитный поплавковый) уровнемер раздела фаз |
|
Интеллектуальный модуль |
Fisher FIELDVUE DLC3100 с микропроцессорным управлением |
|
Измеряемые параметры |
Граничный уровень (Interface), общий уровень жидкости, плотность среды |
|
Диапазон измерений (Длина) |
Стандартно: от 355 мм до 3000 мм (специсполнения — до 6000 мм) |
|
Основная погрешность |
≤ ±0.25% FS (высокая повторяемость результатов при замере границы сред) |
|
Номинальное давление |
От вакуума до высокого давления: CL150, CL300, CL600, CL900, CL2500 по ASME |
|
Выходной сигнал / Связь |
Двухпроводная петля 4–20 мА с цифровым протоколом HART 5 / HART 7 |
|
Монтажное исполнение |
• Внешняя байпасная камера (в комплекте с камерой с боковым/торцевым креплением) |
|
Минимальная разность плотностей |
Способен четко различать границы фаз при разности плотностей от ≥ 0.05 г/см³ |
|
Диапазон температур процесса |
Экстремальный режим: от -196°C до +420°C |
|
Материалы поплавка (буйка) |
Нержавеющая сталь SS316L, Монель, Хастеллой, Инконель |
|
Материал торсионной трубки |
Высокопрочный сплав Inconel 600 (обеспечивает упругость и отсутствие усталости металла) |
|
Класс защиты / Взрывозащита |
IP66 / NEMA 4X; взрывонепроницаемая оболочка Ex d IIC T6, искробезопасность Ex ia |
|
Функциональная безопасность |
Сертифицирован для контуров противоаварийной защиты уровня SIL 2 |
Если технологический процесс требует одновременного контроля и общего, и граничного уровня по всей высоте резервуара (до 6–22 метров), HollySys предлагает стержневой магнитострикционный датчик:
-
Выходные параметры: Одновременная выдача 3 параметров: Жидкий уровень + Граничный уровень + Температура.
-
Диапазон измерений: Жесткий шток: 100–6000 мм; Гибкий шланговый шток: от 1000 до 22 000 мм.
-
Нелинейная погрешность: Прецизионная, ≤ ±0.05% FS.
-
Принцип работы: На штангу надевается два поплавка с разной калиброванной плотностью (один плавает на поверхности, второй «тонет» в верхнем продукте и плавает строго на границе раздела сред). Измерительный импульс трансмиттера фиксирует точное физическое положение обоих магнитов.
Ключевые преимущества приборов HollySys для замера границы раздела фаз:
1. Диагностика процессов в реальном времени (DLC3100):
Электронная голова Fisher DLC3100 непрерывно отслеживает состояние механической части (крутильной трубки). Через HART-протокол оператор получает данные о плотности сред, температуре и наличии отложений на поплавке, что позволяет проводить предиктивное обслуживание.
2. Устойчивость к турбулентности и пене:
В отличие от радарных уровнемеров, которые могут путать сигнал из-за обильной пены на стыке фракций или испарений углеводородов, гидростатический вес буйка AL3000 и поплавки магнитострикционного датчика работают на чистой физике плавучести. Наличие пены, пара или диэлектрических свойств продукта не влияет на точность.
3. Защита от жестких условий:
Диапазон работы до +420°C позволяет ставить электромагнитные буйковые уровнемеры HollySys на ректификационные, дистилляционные колонны, сепараторы высокого давления нефтегазовых и нефтеперерабатывающих заводов.
