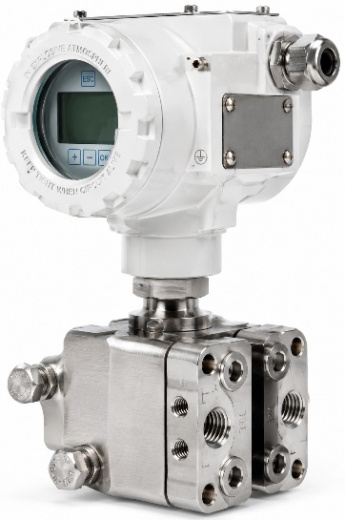

Интеллектуальный дифференциальный датчик давления AT5010 (Differential Pressure Transmitter)
Этот высокоточный прибор использует передовую международную технологию монокристаллических кремниевых MEMS-сенсоров. Он предназначен для прецизионного непрерывного контроля разности давлений жидкостей, газа и пара, а также применяется в качестве базового модуля для вычисления расхода (на сужающих устройствах), уровня в закрытых резервуарах и плотности сред.
Технические характеристики (Техпаспорт / Datasheet) HollySys AT5010
|
Параметр |
Технические данные |
|---|---|
|
Тип прибора |
Интеллектуальный микропроцессорный датчик (преобразователь) дифференциального давления |
|
Базовая точность |
Стандартно ±0.075% FS; опционально прецизионное исполнение до ±0.05% FS |
|
Долговременная стабильность |
Дрейф нуля и шкалы составляет не более ±0.1% от URL на протяжении 10 лет работы |
|
Диапазон измерений (ΔP) |
Настраиваемый: от -500 кПа до 10 МПа (минимальный диапазон от 0 до 100 Па) |
|
Макс. статическое давление |
До 25 МПа или 40 МПа (400 бар) в зависимости от выбранного диапазона |
|
Выходной сигнал / Протоколы |
Двухпроводная схема: 4–20 мА + HART 7.0; четырехпроводная: Modbus-RTU / RS485 |
|
Технологическое соединение |
Овальные фланцы с внутренней резьбой 1/4"-18 NPT (межосевое расстояние 54 мм); опционально резьба К3/8" или М20х1.5 |
|
Материалы мембраны |
Нержавеющая сталь SS316L, Hastelloy C (хастеллой), Тантал, позолоченная сталь, Inconel 625, мембрана с покрытием PTFE |
|
Материал уплотнений (O-ring) |
PTFE (тефлон), Viton (FKM), NBR |
|
Класс защиты корпуса |
IP67 согласно IEC 60529 (полная пыле- и влагоизоляция) |
|
Сертификация и безопасность |
SIL 2 / SIL 3 (функциональная безопасность), ATEX / NEPSI (взрывозащита Ex d / Ex ia), NACE (для сред с сероводородом). |
Ключевые преимущества и конструктивные особенности:
1. Монокристаллический сенсор верхнего расположения (Top-Sited MEMS):
Измерительный кремниевый чип физически расположен в верхней головке корпуса, полностью изолирован от прямого воздействия статического давления трубопровода и гидроударов. Передача перепада давления от разделительных мембран идет через внутренние капиллярные каналы, что исключает деформацию сенсора и гарантирует точность.
2. Вваренные кабельные выводы (Sintered Glass Leads):
Проводники от чувствительного элемента интегрированы в металлическую матрицу корпуса методом спекания со стеклом. Это обеспечивает абсолютную герметичность электронного отсека, высочайшую электрическую изоляцию и жесткую устойчивость электронных плат к импульсным наводкам во время грозы (встроенная молниезащита).
3. Минимальная погрешность от статического давления:
Встроенные алгоритмы микропроцессора автоматически компенсируют влияние высокого статического давления (до 400 бар) на нулевую точку и диапазон измерений. Датчик сохраняет прецизионность даже в условиях экстремальных перепадов давления на магистралях.
4. Быстрый ввод в эксплуатацию (Интуитивный интерфейс):
Прибор оснащен ярким матричным ЖК-дисплеем с кнопками локальной настройки. Оператор может выполнить калибровку нуля, перенастроить верхний и нижний пределы измерения (изменить шкалу) или переключить выходную характеристику (линейная или функция извлечения квадратного корня для замера расхода) непосредственно на месте установки без HART-коммуникатора.
