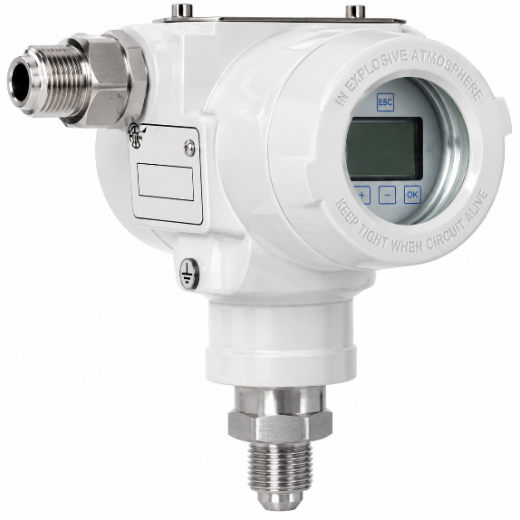

Интеллектуальный датчик давления AT5020
Этот прибор использует новейшую международную технологию монокристаллических кремниевых сенсоров и предназначен для прецизионного непрерывного измерения избыточного или абсолютного давления газов, пара и жидкостей в технологических процессах. Прибор полностью заменяет традиционные датчики давления ушедших европейских брендов.
Технические характеристики (Техпаспорт / Datasheet) HollySys AT5020
|
Параметр |
Технические данные |
|---|---|
|
Тип измеряемого давления |
• TG: Избыточное (Gauge pressure) |
|
Диапазон измерений (шкала) |
• Избыточное: от -100 кПа до 40 МПа (минимальный диапазон 0–1 кПа) |
|
Базовая точность |
±0.05% FS (от полной шкалы) — наивысший класс прецизионности |
|
Долговременная стабильность |
Настройка нуля не требуется в течение долгого времени: дрейф ±0.2% от URL за 10 лет работы |
|
Выходной сигнал / Протоколы |
Двухпроводная схема: 4–20 мА + HART 7.0; доступна четырехпроводная версия Modbus-RTU / RS485 |
|
Технологическое соединение |
Наружная резьба M20x1.5, G 1/2", 1/2" NPT и другие стандартные резьбовые штуцеры по EN, ASME, ГОСТ |
|
Материалы мембраны |
Нержавеющая сталь SS316L, Hastelloy C (хастеллой), Тантал, позолоченная сталь, Inconel 625, а также сталь с защитным покрытием PTFE |
|
Класс защиты корпуса |
IP67 согласно IEC 60529 (полная пылевлагозащищенность металлического корпуса) |
|
Диапазон температур |
• Окружающая среда: от -40°C до +85°C (с ЖК-дисплеем: -20°C ... +70°C) |
|
Сертификация и безопасность |
SIL 2 / SIL 3 (функциональная безопасность), ATEX / NEPSI (взрывозащищенные исполнения Ex d и Ex ia), NACE (для сред с сероводородом). |
Ключевые преимущества и конструктивные особенности:
1. Запатентованная технология инкапсуляции (Encapsulation Process):
Кремниевый измерительный чип встроен в изолированную капсулу внутри корпуса и не подвергается прямым температурным перегрузкам или механическим напряжениям от трубопровода. Это гарантирует стабильность линейных показателей и исключает температурный дрейф нуля.
2. Влагозащита электронного отсека (Tilted Interface):
Материнская плата подключается к клеммной колодке через специальный герметичный разъем, физически разделяющий полости. Кабельный ввод наклонён вниз на 10°, что исключает затекание конденсата или дождевой воды внутрь прибора даже при некачественном монтаже кабеля.
3. Встроенная грозозащита и ЭМС:
Электрические контакты вварены в металлическую матрицу корпуса через спекание со стеклом (Sintered Glass). Это обеспечивает непревзойденный уровень электромагнитной совместимости (ЭМС) и защиту электронных компонентов от импульсных скачков напряжения во время грозы.
4. Быстрый запуск (Quick Commissioning):
Прибор оснащен ярким матричным ЖК-дисплеем с кнопками управления. Настройку верхнего и нижнего пределов измерений (перенастройку шкалы), сброс нуля и выбор единиц измерения (кПа, МПа, бар, кгс/см²) инженер может сделать на месте без использования HART-коммуникатора.
