AT5010 (модификация AT5010 Single Flange Level Transmitter)

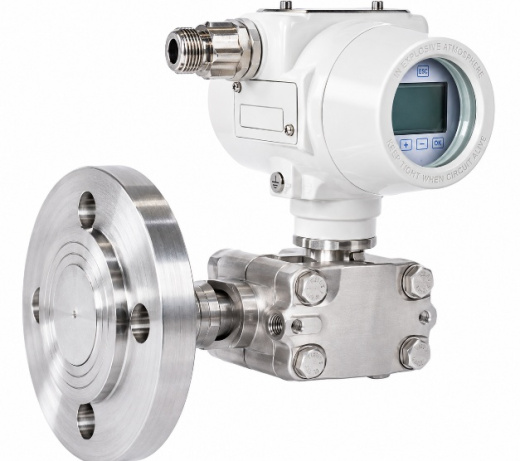

Промышленный однофланцевый датчик уровня HollySys выпускается в рамках серии AT5010 (модификация AT5010 Single Flange Level Transmitter).
В отличие от общепромышленного сквозного датчика давления AT5020, специализированный уровнемер AT5010 имеет базовую архитектуру датчика дифференциального (перепада) давления. В однофланцевом исполнении он монтируется непосредственно на нижнюю часть резервуара через выносной фланец, а его минусовая (низкая) камера давления сообщается с атмосферой (для открытых баков). Это позволяет непрерывно измерять точный гидростатический уровень и плотность жидкостей, в том числе вязких, кристаллизующихся и содержащих взвеси сред.
В отличие от общепромышленного сквозного датчика давления AT5020, специализированный уровнемер AT5010 имеет базовую архитектуру датчика дифференциального (перепада) давления. В однофланцевом исполнении он монтируется непосредственно на нижнюю часть резервуара через выносной фланец, а его минусовая (низкая) камера давления сообщается с атмосферой (для открытых баков). Это позволяет непрерывно измерять точный гидростатический уровень и плотность жидкостей, в том числе вязких, кристаллизующихся и содержащих взвеси сред.
Технические характеристики (Техпаспорт / Datasheet) HollySys AT5010 Single Flange
Ключевые преимущества конструкции HollySys AT5010:
| Параметр | Технические данные |
|---|---|
| Тип устройства | Интеллектуальный однофланцевый гидростатический преобразователь уровня / перепада давления |
| Технология сенсора | Монокристаллический кремниевый тензорезистивный сенсор с термоизоляцией |
| Базовая точность | ±0.1% FS или ±0.2% FS; опционально прецизионное исполнение до ±0.05% FS |
| Стабильность показаний | Коррекция дрейфа нуля, гарантированная стабильность ±0.2% от URL в течение 10 лет |
| Диапазон измерений ($\Delta$P) | Настраиваемый: от минимального 0...4 кПа до максимального -100 кПа ... 1 МПа |
| Выходной сигнал | Аналоговый 4–20 mA + цифровой протокол HART 7, опционально Modbus-RTU / RS485 |
| Присоединение (Фланец) | Выносной плоский или вставной фланец по стандартам ГОСТ, EN, ASME/ANSI, GB, JIS |
| Размеры фланца | Стандартные промышленные размеры: DN50 (2"), DN80 (3"), DN100 (4") |
| Материалы мембраны | Нержавеющая сталь SS316L, Hastelloy C, Тантал, позолоченная сталь, сплав Inconel 625 |
| Защитные покрытия | Доступно антиадгезионное и химически стойкое напыление мембраны из PTFE / PFA |
| Материал корпуса электроники | Литой алюминиевый сплав с полиэфирным покрытием или нержавеющая сталь |
| Заполняющая жидкость | Высокочистое силиконовое масло (стандарт); фторированное масло (для агрессивных окислителей) |
| Класс защиты / Взрывозащита | IP67; искробезопасная цепь Ex ia, взрывонепроницаемая оболочка Ex d (сертификат ATEX) |
| Безопасность систем | Сертификация функциональной безопасности уровня SIL 2 / SIL 3 (IEC 61508) |
Ключевые преимущества конструкции HollySys AT5010:
- Термическая и механическая изоляция (Patented Packaging): Сенсор на базе монокристаллического кремния физически вынесен в верхнюю часть металлического корпуса прибора. Передача гидростатического давления от разделительной мембраны фланца идет через тонкий изолированный капилляр. Это полностью защищает полупроводниковый кристалл от жестких температурных скачков измеряемого продукта и исключает температурную погрешность.
- Бесшовная интеграция выводов (Sintered Glass): Проводники от чувствительного элемента впаяны в металлическую матрицу корпуса через спекание со стеклом. Такое решение обеспечивает абсолютную герметичность электронного отсека, высочайшую прочность электрической изоляции и жесткую стойкость плат к импульсным наводкам или transient-напряжению (встроенная грозозащита).
- Работа со сложными и вязкими средами: В отличие от стандартных штуцерных уровнемеров, которые быстро забиваются осадком, выносная плоская мембрана фланца HollySys находится заподлицо со стенкой резервуара. Это исключает образование тупиковых и застойных зон, позволяя замерять уровень мазута, пульпы, суспензий, сточных вод и кристаллизующихся растворов.
- Быстрый ввод в эксплуатацию (Локальный интерфейс): Под крышкой датчика расположен матричный ЖК-дисплей с кнопками локального конфигурирования. Оператор может выполнить калибровку «нуля» и «максимума» уровня, перенастроить единицы измерения (метры, кПа, бар) или откалибровать плотность прямо на месте установки без использования HART-коммуникатора.
