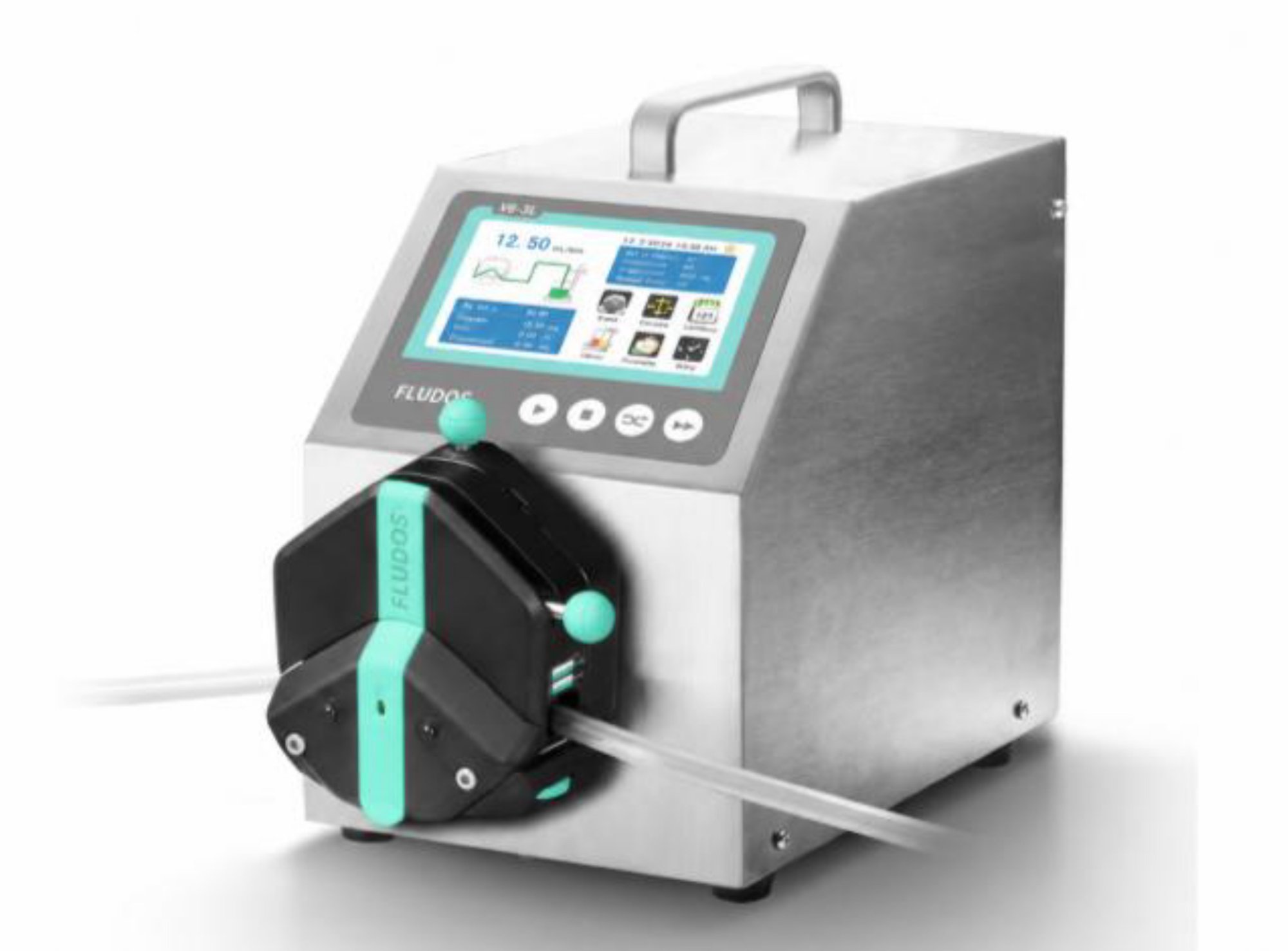

Промышленный перистальтический насос предназначен для регулируемой циклической подачи флотореагентов.
Функции дозирования и управления
-
Режимы: передача с регулированием расхода/скорости, фиксированный объём, объёмное дозирование, скоростное дозирование и программируемый пуск/останов.
-
Диапазон задаваемого объёма: 0,01-9999 мл; время дозирования и паузы: 0,1-9999 с; число повторов: 1-9999, значение 0 - непрерывное повторение.
-
Заявленная точность расхода: <±0,5% после калибровки.
-
Регулируемый suck-back 0-360° для обратного хода после остановки и уменьшения каплеобразования.
-
RS485 с Modbus RTU; также подтверждён RS232.
-
Опциональное аналоговое задание скорости: 0-5 В, 0-10 В или 4-20 мА.
-
Внешний пуск/останов и изменение направления: пассивный контакт либо активный сигнал 5-24 В; выход состояния двигателя - открытый коллектор.

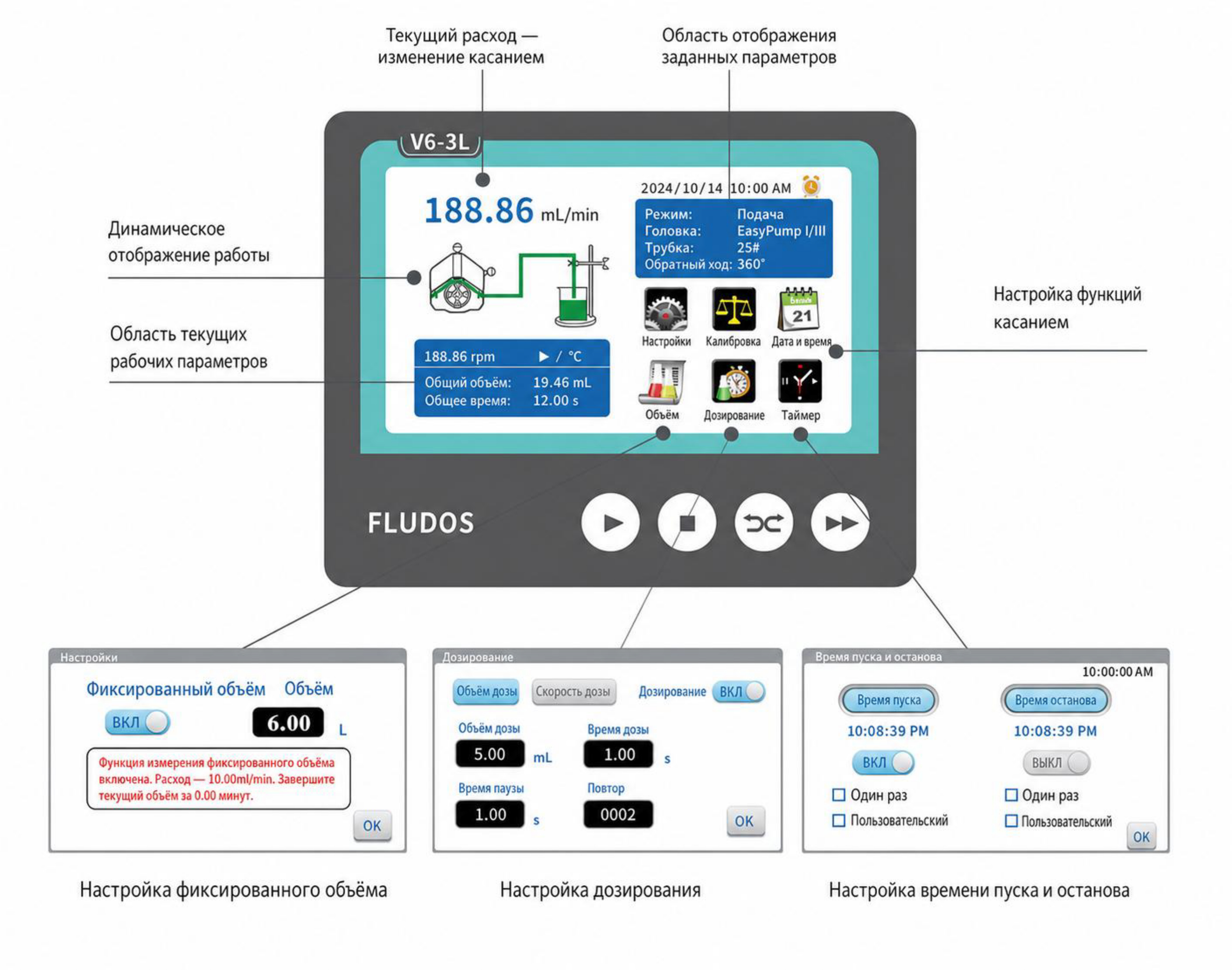

Интерфейс системы управления
Интерфейс отображает основные рабочие параметры в режиме реального времени и обеспечивает быстрый доступ к основным функциям управления.
|
РАСХОДЫ 0,5-5 / 1-11 / 6-67 л/ч |
РАБОЧЕЕ ДАВЛЕНИЕ 1-2 бар* |
РЕЖИМ циклическое дозирование |
Исходные технологические данные
|
Параметр |
Точка 5 л/ч |
Точка 11 л/ч |
Точка 67 л/ч |
|
Аналог к насосу |
Grundfos DMH 5-10 |
Grundfos DMH 11-10 |
Grundfos DMH 67-10 |
|
Назначение |
Дозирование |
Дозирование |
Дозирование |
|
Среда / концентрация |
ОПСБ, вспениватель, 95-100% |
ОПСБ, вспениватель, 95-100% |
Na₂S (сернистый натрий), 10% |
|
Вязкость |
14-29 мПа·с (cP) |
14-29 мПа·с (cP) |
1,1-1,3 мПа·с (cP) |
|
Плотность |
950 кг/м³ |
950 кг/м³ |
1000 кг/м³ |
|
Температура среды |
20 °C; мин. 10 °C; макс. 50 °C |
20 °C; мин. 10 °C; макс. 50 °C |
20 °C; мин. 10 °C; макс. 50 °C |
|
Требуемый расход |
0,5-5 л/ч |
1-11 л/ч |
6-67 л/ч |
|
Режим |
Циклическое дозирование |
Циклическое дозирование |
Циклическое дозирование |
|
Взрывозащита |
ATEX/IECEx не требуется |
ATEX/IECEx не требуется |
ATEX/IECEx не требуется |
|
Рабочее давление* |
1-2 бар |
1-2 бар |
1-2 бар |
|
Высота всасывания |
1-2 м |
1-2 м |
1-2 м |
|
Внешний трубопровод |
Ø18 мм, исполнение регулируется заказчиком |
Ø18 мм, исполнение регулируется заказчиком |
Ø18 мм, исполнение регулируется заказчиком |
|
Нагнетательная линия |
|||
Предлагаемая конфигурация
|
Параметр |
Значение |
|---|---|
|
Производитель / бренд |
FLUDOS |
|
Модель |
V6-3L/EasyPumpIII |
|
Тип |
Перистальтический дозирующий насос, одноканальная головка |
|
Диапазон скорости |
0,1-600 об/мин |
|
Разрешение скорости |
0,01 об/мин |
|
Дисплей / управление |
Цветной промышленный сенсорный экран 4,3" и механическая клавиатура |
|
Калибровка |
Встроенная калибровка расхода и онлайн-микрорегулировка |
|
Двигатель |
Шаговый |
|
Электропитание |
AC 220 В ±10%, 50/60 Гц - стандарт; AC 110 В ±10%, 50/60 Гц - опция |
|
Потребляемая мощность |
<80 Вт |
|
Температура окружающей среды |
0-40 °C |
|
Относительная влажность |
<80% |
|
Габариты привода |
219,6 × 152 × 211,6 мм |
|

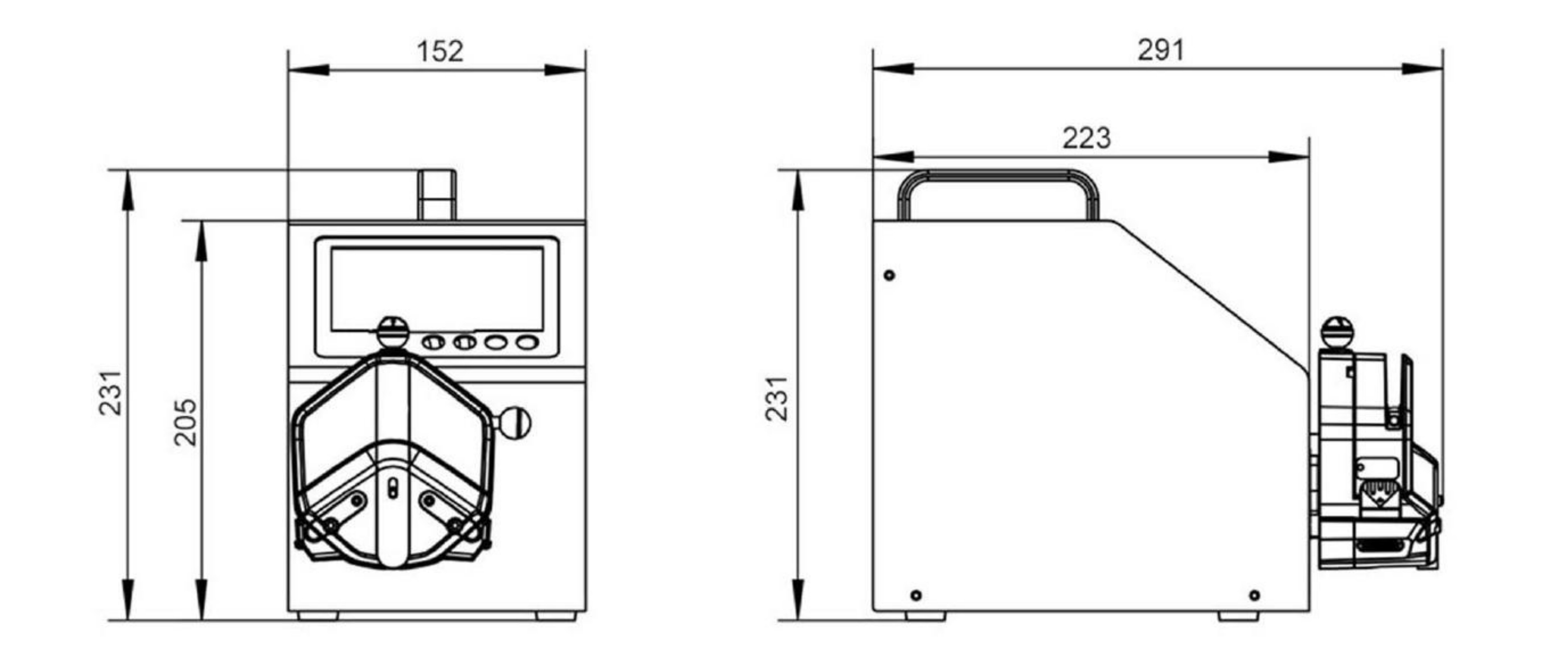

Габарит по чертежу с головкой |
прибл. 291 × 152 × 231 мм |
|
Масса привода |
4,20 кг |
|
Степень защиты / ATEX |
Не заявляются для данной конфигурации; ATEX по опросному листу не требуется При необходимости может быть включена защита IP66 за отдельную плату |

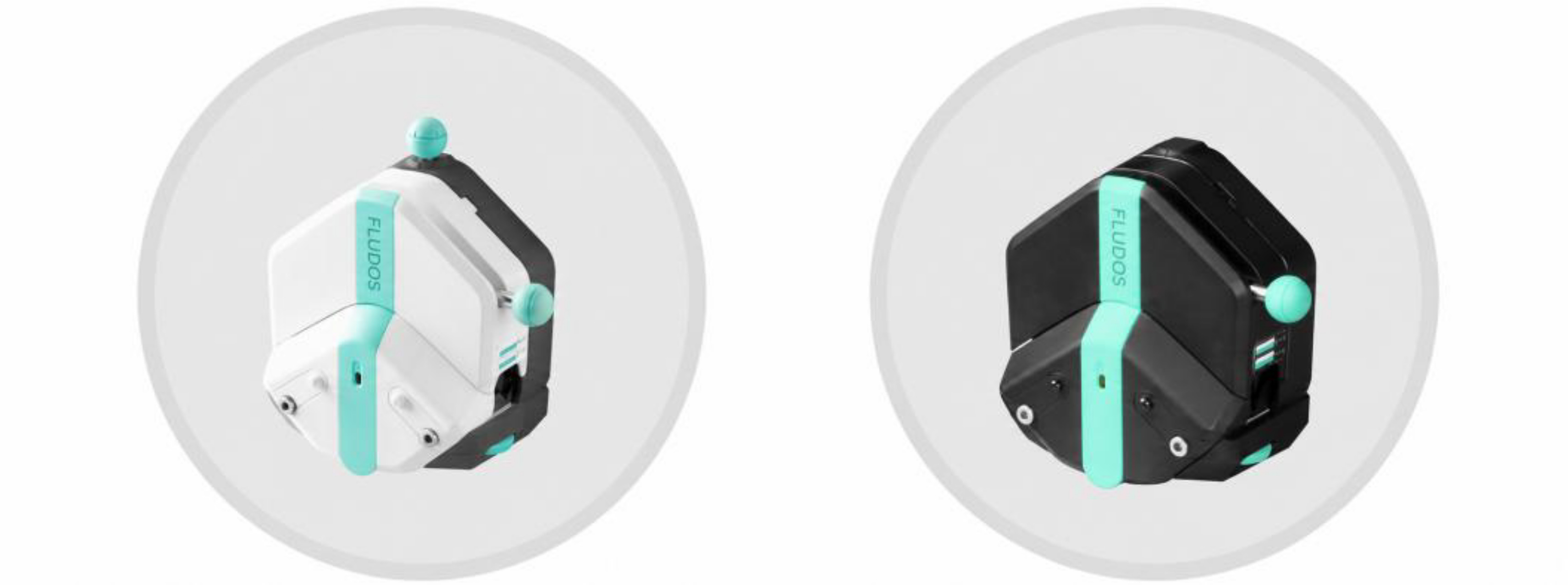

Выбор трубок EasyPumpIII
|
Рабочая точка |
Требуется, л/ч |
Трубка |
ID × стенка, мм |
Каталожный диапазон, л/ч |
Постоянное давление, бар |
Переменное давление, бар |
|---|---|---|---|---|---|---|
|
DMH 5-10 |
0,5-5 |
14# |
1,6 × 1,6 |
0,00162-9,72 |
1,7 |
2,7 |
|
DMH 11-10 |
1-11 |
19# |
2,4 × 1,6 |
0,0033-19,8 |
1,7 |
2,7 |
|
DMH 67-10 |
6-67 |
25# |
4,8 × 1,6 |
0,0118-70,8 |
1,4 |
2,4 |
