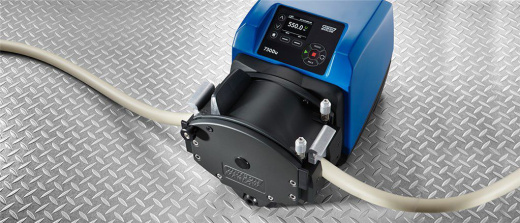

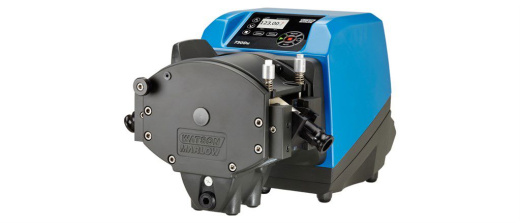

Перистальтические технологические насосы 730SN, 730UN, 730DuN и 730BpN, оснащенные головками с непрерывными трубками или трубчатыми элементами.
Технологические насосы серии 730 предлагают четыре варианта привода, цветной дисплей и интуитивно понятную структуру меню, которая обеспечивает визуальную индикацию состояния и минимальное нажатие клавиш.
Варианты головок насоса доступны в стандартной комплектации (другие доступны по запросу)
-
Одиночная насосная головка 720R для непрерывных труб
-
Одинарная головка 720RE для трубчатых элементов
-
Удлинительные сдвоенные насосные головки 720RX и 720REX
Особенности и преимущества
-
Цветной дисплей и интуитивно понятная структура меню обеспечивают визуальную индикацию состояния и минимальное нажатие клавиш.
-
Расход от 0,12 л/ч (0,03 галлонов США в час) до 3300 л/ч (872 галлонов США в час)
-
Диапазон регулирования скорости 3600:1 от 0,1 до 360 об/мин с шагом 0,1 об/мин.
-
Клавиатура имеет трехуровневую блокировку PIN-кода.
-
Насосы в корпусе IP66 (NEMA 4X)
-
Двойное напряжение 115/230 В, 50/60 Гц
-
Варианты удаленного аналогового/цифрового управления, RS485, PROFIBUS®, PROFINET®, SCADA и EtherNet/IP™.
Опции управления
|
Расшифровка моделей с приводом насоса |
|||||||
|
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
Стандарт IP66/NEMA 4X |
Универсальный IP66/NEMA 4X |
Цифровой универсальный IP66/NEMA 4X |
Автобусный насос/Profibus IP66/NEMA 4X |
Универсальная SCADA/IP66/NEMA 4X |
Цифровая универсальная SCADA/IP66/NEMA 4X |
EtherNet/IP/IP66/NEMA 4X |
PROFINET®/IP66/NEMA 4X |
|
Ручное управление |
||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
Интуитивно понятная клавиатура и цветной дисплей. |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
||
|
Выбор отображения расхода или скорости |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Полная калибровка с выбором единиц расхода |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Функция MemoDose |
✔ |
✔ |
✔ |
✔ |
✔ |
|||
|
Возможность автоматического перезапуска |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Обнаружение охранного выключателя |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Обнаружение утечек |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
|
Дистанционное управление |
|||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
|
Настраиваемый вход пуска/останова, детектора утечек и реле давления (через замыкание контакта или от 5 В TTL до 24 В) |
✔ |
✔ |
✔ |
✔ |
|
||||
|
Настраиваемый вход пуска/останова, детектора утечек и реле давления (через промышленную логику 110 В) |
✔ |
✔ |
|
||||||
|
Изменение направления и вход автоматического/ручного переключения (через замыкание контактов или от 5 В TTL до 24 В) |
✔ |
✔ |
|
||||||
|
Изменение направления и вход автоматического/ручного переключения (через промышленную логику 110 В) |
✔ |
✔ |
|
||||||
|
Дистанционное управление MemoDose (ножной/ручной переключатель или логический вход) |
✔ |
✔ |
✔ |
✔ |
|
||||
|
Четыре конфигурируемых цифровых выхода состояния через реле 24 В, 30 Вт. |
✔ |
✔ |
|
||||||
|
Четыре конфигурируемых цифровых выхода состояния через реле 110 В. |
✔ |
✔ |
|
||||||
|
Дистанционные датчики давления/расхода |
✔ |
✔ |
|
||||||
|
Аналоговое управление скоростью |
||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
Полностью настраиваемые входы; 0–10 В или 4–20 мА |
✔ |
✔ |
✔ |
✔ |
||||
|
Аналоговые выходы; 0–10 В, 4–20 мА |
✔ |
✔ |
✔ |
✔ |
||||
|
Масштабирование клавиатуры/аналогового входа (замена мембранных насосов) |
✔ |
✔ |
||||||
|
Частотный выход тахогенератора; 0–1478 Гц |
✔ |
✔ |
||||||
|
2 входа датчиков 4–20 мА или 0–1000 Гц* |
✔ |
✔ |
||||||
|
Безопасность |
||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
3-уровневая защита PIN-кодом |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
|
||||||||
|
Сетевая связь |
||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
Управление сетью RS485 |
✔ |
✔ |
||||||
|
Цифровые команды насоса (Profibus/EtherNet/IP) |
||||||||
|
Приводы насосов |
730СН |
730UN |
730ДуН |
730БпН |
730США |
730ДуС |
730EnN |
730ПнН |
|
ПРОФИБУС® ДП V0 |
✔ |
|||||||
|
PROFINET® (CC-B и класс сетевой нагрузки III) |
✔ |
|||||||
|
Ethernet/IP™ |
✔ |
|||||||
|
Скорость связи от 9,6 кбит/с до 12000 кбит/с. |
✔ |
|||||||
|
Скорость сети: 10/100 Мбит/с — полнодуплексный режим |
✔ |
|||||||
|
Скорость сети: 100 Мбит/с — полнодуплексный режим |
✔ |
|||||||
|
Автоматическое определение скорости автобуса |
✔ |
|||||||
|
Заданное значение скорости |
✔ |
✔ |
✔ |
|||||
|
Обратная связь по скорости |
✔ |
✔ |
✔ |
|||||
|
Функция калибровки расхода |
✔ |
✔ |
✔ |
|||||
|
Часы идут |
✔ |
✔ |
✔ |
|||||
|
Счетчик революций |
✔ |
✔ |
✔ |
|||||
|
Обнаружение утечек |
✔ |
✔ |
✔ |
|||||
|
Сигнализация низкого уровня жидкости |
✔ |
✔ |
✔ |
|||||
|
Диагностическая обратная связь |
✔ |
✔ |
✔ |
|||||
|
Сумматор расхода |
✔ |
✔ |
||||||
|
Масштабирование датчика |
✔ |
✔ |
||||||
|
Раздача (сетевое управление) |
||||||||
Технические характеристики
|
Параметры |
730 Drive с насосной головкой 720R |
730 Drive с насосной головкой 720RE |
730 Drive с насосной головкой 720R/RX |
730 Drive с насосной головкой 720RE/REX |
|
Количество роликов насосной головки |
4 |
4 |
4 |
4 |
|
Количество каналов насосной головки |
1 |
1 |
1 |
1 |
|
Макс. скорость потока |
2000 л/ч |
2000 л/ч |
3300 л/ч |
3300 л/ч |
|
Мин. скорость потока |
0,12 л/ч |
0,12 л/ч |
0,12 л/ч |
0,12 л/ч |
|
Макс. скорость потока |
528 USGPH |
528 USGPH |
872 USGPH |
872 USGPH |
|
Мин. скорость потока |
0,03 галлона США в час |
0,03 галлона США в час |
0,03 галлона США в час |
0,03 галлона США в час |
|
Коэффициент регулирования скорости привода |
3600:1 |
3600:1 |
3600:1 |
3600:1 |
|
Скорость движения |
0,1–360 об/мин |
0,1–360 об/мин |
0,1–360 об/мин |
0,1–360 об/мин |
|
Диапазон рабочих температур |
от 5 до 40 °С |
от 5 до 40 °С |
от 5 до 40 °С |
от 5 до 40 °С |
|
Диапазон рабочих температур |
от 40 до 104 °F |
от 40 до 104 °F |
от 40 до 104 °F |
от 40 до 104 °F |
|
Масса |
25 кг |
25 кг |
31,5 кг |
31,5 кг |
|
Масса |
55,1 фунта |
55,1 фунта |
69,4 фунта |
69,4 фунта |
|
Вес привода |
18,5 кг |
18,5 кг |
18,5 кг |
18,5 кг |
|
Вес привода |
40,8 фунтов |
40,8 фунтов |
40,8 фунтов |
40,8 фунтов |
|
Типы управления |
EtherNet/IP™, Profibus®, Profinet®, удаленный аналоговый/цифровой интерфейс, RS485, SCADA |
EtherNet/IP™, Profibus®, Profinet®, удаленный аналоговый/цифровой интерфейс, RS485, SCADA |
EtherNet/IP™, Profibus®, Profinet®, удаленный аналоговый/цифровой интерфейс, RS485, SCADA |
EtherNet/IP™, Profibus®, Profinet®, удаленный аналоговый/цифровой интерфейс, RS485, SCADA |
|
Возможности управления приводом |
БпН, ДуН, ДуС, ЭнН, ПнН, СН, ООН, США |
БпН, ДуН, ДуС, ЭнН, ПнН, СН, ООН, США |
ДуН, ДуС, ЭнН, ПнН, СН, ООН, США |
ДуН, ДуС, ЭнН, ПнН, СН, ООН, США |
|
Стандарты привода |
CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (для трубок из марпрена и элементов нагрузки) |
CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (для трубок из марпрена и элементов нагрузки) |
CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (для трубок из марпрена и элементов нагрузки) |
CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (для трубок из марпрена и элементов нагрузки) |
|
Входной рейтинг диска |
IP66, НЕМА 4X |
IP66, НЕМА 4X |
IP66, НЕМА 4X |
IP66, НЕМА 4X |
|
Влажность привода |
(Без конденсации) 80 % до 31 °C (88 °F) с линейным уменьшением до 50 % при 40 °C (104 °F) |
(Без конденсации) 80 % до 31 °C (88 °F) с линейным уменьшением до 50 % при 40 °C (104 °F) |
(Без конденсации) 80 % до 31 °C (88 °F) с линейным уменьшением до 50 % при 40 °C (104 °F) |
(Без конденсации) 80 % до 31 °C (88 °F) с линейным уменьшением до 50 % при 40 °C (104 °F) |
|
Шум привода |
85 дБ(А) на расстоянии 1 м |
85 дБ(А) на расстоянии 1 м |
85 дБ(А) на расстоянии 1 м |
85 дБ(А) на расстоянии 1 м |
|
Макс. высота |
2000 м |
2000 м |
2000 м |
2000 м |
|
Источник питания привода |
100–120 В/200–240 В, 1 фаза, 50/60 Гц, 350 ВА |
100–120 В/200–240 В, 1 фаза, 50/60 Гц, 350 ВА |
100–120 В/200–240 В, 1 фаза, 50/60 Гц, 350 ВА |
100–120 В/200–240 В, 1 фаза, 50/60 Гц, 350 ВА |
|
Совместимый размер отверстия трубки |
9,6, 12,7, 15,9, 19, 25,4 мм |
9,6, 12,7, 15,9, 19, 25,4 мм |
9,6, 12,7, 15,9, 19, 25,4 мм |
9,6, 12,7, 15,9, 19, 25,4 мм |
|
Совместимая толщина стенок трубок |
4,8 мм |
4,8 мм |
4,8 мм |
4,8 мм |
Насосные головки с непрерывной трубкой 720R и 720RX
- Насосные головки 720R оснащены непрерывными трубками со стенкой 4,8 мм, обеспечивающими бесстыковое течение от источника к выпуску. Доступны пять размеров отверстий: 9,6 мм, 12,7 мм, 15,9 мм, 19,0 мм и 25,4 мм, обеспечивающие расход до 2000 л/ч (8,8 галлонов в минуту) при давлении до 2 бар (30 фунтов на квадратный дюйм).
- Удлинительные головки 720RX обеспечивают идентичную производительность, но при максимальном давлении 1 бар (15 фунтов на квадратный дюйм).
Трубки доступны в пяти материалах практически для любых химических требований.
Насосные головки с трубчатым элементом LoadSure 720RE и 720REX
- Насосные головки 720RE подходят для трубных элементов LoadSure со стенкой 4,8 мм в двух конфигурациях: с разъемами типа Tri-clamp из ПВДФ для санитарно-гигиенических применений; и с промышленными разъемами Cam-and-Groove. Оба предлагаются с четырьмя размерами отверстий: 12,7 мм, 15,9 мм, 19,0 мм и 25,4 мм, обеспечивая расход до 2000 л/ч (8,8 галлонов в минуту) при давлении до 2 бар (30 фунтов на квадратный дюйм).
- Удлинительные головки 720REX обеспечивают идентичную производительность, но при максимальном давлении 1 бар (15 фунтов на квадратный дюйм).
Доступны элементы из силикона с платиновым отверждением Pumpsil, биопрена и STA-PURE PCS для санитарного применения; а также в марпрене, пампсиле и неопрене для промышленного использования.
730 Drive с производительностью насосной головки 720R
|
Четырехроликовые головки 720R для непрерывных трубок с толщиной стенки 4,8 мм — Диаметр трубы и скорость потока — л/ч (USGPH) | ||||||||||
|
Одинарные насосные головки 720R |
0,25 бар (3,6 фунтов на квадратный дюйм) |
0,5 бар (8 фунтов на квадратный дюйм) |
1 бар (15 фунтов на квадратный дюйм) |
1,5 бар (22 фунта на квадратный дюйм) |
2 бар (30 фунтов на квадратный дюйм) | |||||
|
Максимальная скорость (об/мин)* |
Максимальный поток |
Максимальная скорость (об/мин)* |
Максимальный поток |
Максимальная скорость (об/мин)* |
Максимальный поток |
Максимальная скорость (об/мин)* |
Максимальный поток |
Максимальная скорость (об/мин)* |
Максимальный поток | |
|
9,6 мм (0,4 дюйма) |
360 |
420 (111) |
360 |
420 (111) |
360 |
420 (111) |
360 |
420 (111) |
360 |
420 (111) |
|
12,7 мм (0,5 дюйма) |
360 |
780 (206) |
360 |
780 (206) |
360 |
780 (206) |
360 |
780 (206) |
360 |
780 (206) |
|
15,9 мм (0,6 дюйма) |
360 |
1100 (291) |
360 |
1100 (291) |
360 |
1100 (291) |
360 |
1100 (291) |
300 |
900 (238) |
|
19,0 мм (0,7 дюйма) |
360 |
1500 (396) |
360 |
1500 (396) |
360 |
1500 (396) |
300 |
1300 (343) |
250 |
1000 (264) |
|
25,4 мм (1,0 дюйма) |
360 |
2000 (528) |
360 |
2000 (528) |
360 |
2000 (528) |
200 |
1100 (291) | ||
*Максимальная скорость снижается при увеличении давления нагнетания, чтобы обеспечить безопасную работу насоса.
