Шлюзовая заслонка – это стальная рама со стальным щитом (ножом), который представляет собой основной запирающий элемент, перекрытие (регулировка) жидкости осуществляется перемещением ножа по направлению перпендикулярно потоку.
Необходимая степень герметичности шлюзовой заслонки достигается созданием нулевого зазора между смыкаемыми поверхностями ножа и нижней частью рамы.
Управление ножом шлюзовой заслонки обеспечивает электропривод с ручным дублером.
Шлюзовая заслонка монтируется в существующий проем в вертикальном положении при помощи анкеров, с последующим заливкой строительным раствором.
Для повышения уровня герметичности, устойчивости к износу рабочих поверхностей изделия в процессе эксплуатации, основные рабочие элементы шлюзовой заслонки (рама, нож и защитные воротники) частично обрезинены износостойкой резиной.
Шлюзовая заслонка применяется везде, где возникает необходимость блокировать поток жидкости (полное перекрытие проема) с большим объемом содержания различных примесей, твердых фракций, либо контролировать объемы ее поступления (частичное перекрытие канала).
Благодаря эластичным герметизирующим уплотнениям по периметру заслонки данные устройства широко применяются на таких объектах, как:
-
Предприятия, имеющие оборотную систему водоснабжения (металлургические, коксохимические и др.)
-
Горно-обогатительные комбинаты (в хвостохранилищах цехов шламовых хозяйств)
-
Магистральные каналы оросительных систем
-
Объекты городского водоснабжения и водоотведения
-
Канализационные сооружения
-
ГЭС, ГРЭС, ТЭЦ и др.

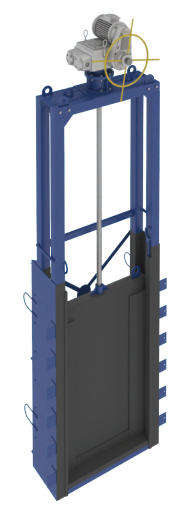

Конструктивно шлюзовая заслонка состоит из: рамы (1), траверсы (2), ножа (3), винтового узла (4), защитных воротников (5) и электропривода (6).
Габаритные размеры канала для монтажа |
Габаритные размеры шлюзовой заслонки без привода |
Широта проточной части А, мм |
Ход ножа, мм |
Вес без привода, мм |
||||
Ширина канала, мм |
Глубина канала, мм |
Высота столба жидкости, мм |
Ширина L, мм |
Глубина B, мм |
Высота H, мм |
|||
1250 |
2090 |
2000 |
1240 |
600 |
4100 |
920 |
1500 |
1350 |
1250 |
2100 |
1800 |
1240 |
400 |
4255 |
920 |
1650 |
1400 |
1300 |
1100 |
1000 |
1280 |
600 |
2555 |
960 |
900 |
1000 |
1900 |
2500 |
2300 |
1880 |
600 |
5355 |
1560 |
2300 |
2100 |
1520 |
2000 |
1700 |
1500 |
600 |
3805 |
1185 |
1650 |
1550 |
1520 |
3000 |
1900 |
1500 |
500 |
4290 |
1185 |
1790 |
1600 |
1360 |
3200 |
2500 |
1340 |
490 |
5465 |
1025 |
2385 |
1800 |
1470 |
2300 |
2100 |
1450 |
600 |
4900 |
1134 |
2100 |
1700 |
Основные параметры шлюзовых заслонок
