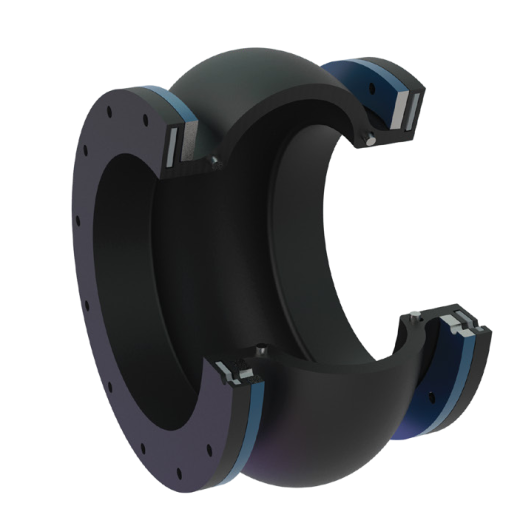

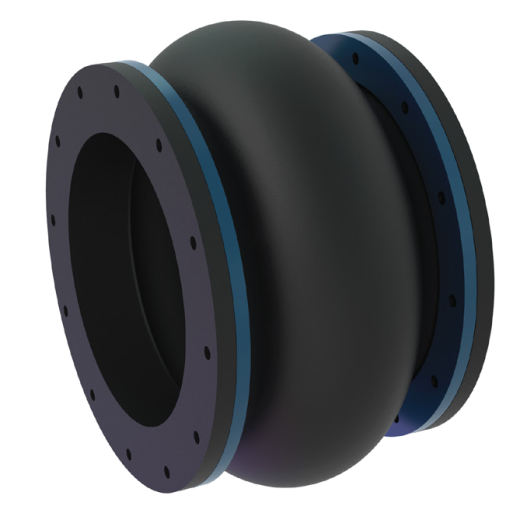

Эластомерная шарнирная вставка (ЭШВ) – соединительная деталь трубопровода, предназначенная для компенсации линейных (растяжение, сжатие), боковых (сдвиговых) и угловых перемещений трубопровода вследствие температурных расширений, изменения давления в трубах, различного рода вибраций, а также в результате оседания фундамента или неточностей монтажа трубопровода.
Изготавливаются ЭШВ различных диаметров от 50 мм до 1190 мм.
Эластомерные шарнирные вставки

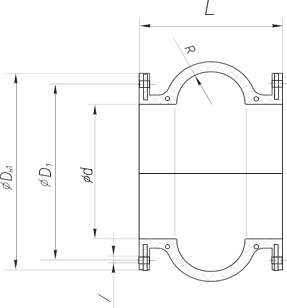

Основные размеры и технические характеристики ЭШВ
|
Внутренний диаметр, d |
Длина, L |
Максимальное рабочее давление, Р |
Виды деформаций ЭШВ |
|||
|
Растяжение, +h |
Сжатие, -h |
Угловое смещение, α |
Сдвиг, х |
|||
|
мм |
мм |
МПа |
мм |
мм |
град |
мм |
|
50 |
200 |
1,6 |
25 |
30 |
20 |
20 |
|
70 |
200 |
1,6 |
25 |
30 |
20 |
20 |
|
80 |
200 |
1,6 |
25 |
30 |
20 |
20 |
|
100 |
250 |
1,6 |
25 |
30 |
20 |
20 |
|
121 |
250 |
1,6 |
25 |
30 |
20 |
20 |
|
150 |
300 |
1,6 |
30 |
40 |
20 |
20 |
|
159 |
300 |
1,6 |
30 |
40 |
20 |
20 |
|
200 |
400 |
1,6 |
35 |
45 |
15 |
20 |
|
219 |
400 |
1,6 |
35 |
45 |
15 |
20 |
|
245 |
400 |
1,6 |
35 |
45 |
15 |
20 |
|
250 |
400 |
1,6 |
35 |
45 |
15 |
20 |
|
273 |
450 |
1,6 |
35 |
45 |
15 |
20 |
|
300 |
500 |
1,6 |
40 |
50 |
10 |
20 |
|
325 |
500 |
1,6 |
40 |
50 |
10 |
20 |
|
350 |
500 |
1,0 |
40 |
50 |
10 |
20 |
|
400 |
600 |
1,0 |
40 |
50 |
10 |
20 |
|
426 |
600 |
1,0 |
40 |
50 |
10 |
20 |
|
530 |
800 |
1,0 |
40 |
50 |
5 |
25 |
|
600 |
960 |
1,6 |
50 |
70 |
5 |
25 |
|
630 |
960 |
1,6 |
50 |
70 |
5 |
25 |
|
1190 |
1000 |
1,6 |
70 |
100 |
3 |
30 |
