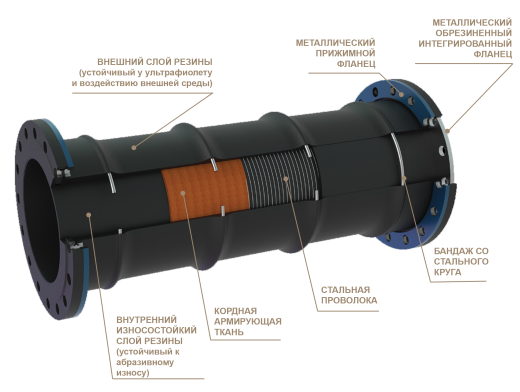

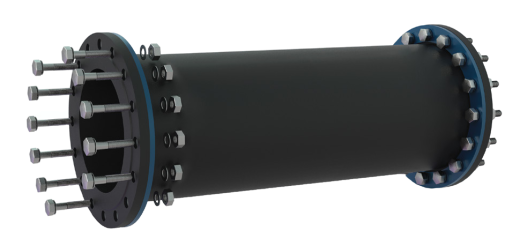

Основные размеры труб резиновых фланцевых, работающих под давлением
Внутренний диаметр, d |
Максимальная длина, L |
Износостойкий слой |
Минимальный радиус изгиба труб, R |
Рабочее давление, не более |
Присоединительные размеры фланцев |
Вес 1-го м.п. трубы на 0,6МПа |
Вес 1-го фланца трубы на 0,6МПа | |||
Dн1 |
D1 |
d1 |
n | |||||||
мм |
мм |
мм |
мм |
МПа |
мм |
мм |
мм |
шт |
кг |
кг |
50 |
6000 |
5 |
500 |
1,6 |
170 |
125 |
18 |
4 |
5 |
1,5 |
70 |
6000 |
6 |
700 |
1,6 |
195 |
150 |
18 |
4 |
6,5 |
3 |
80 |
6000 |
6 |
800 |
1,6 |
220 |
170 |
18 |
4 |
7,5 |
3,8 |
100 |
6000 |
8 |
1000 |
1,6 |
260 |
210 |
18 |
8 |
9 |
5,5 |
121 |
6000 |
8 |
1200 |
1,6 |
285 |
240 |
18 |
8 |
13 |
6,2 |
150 |
6000 |
8 |
1500 |
1,6 |
324 |
270 |
18 |
8 |
15,5 |
7,7 |
159 |
6000 |
8 |
1600 |
1,6 |
324 |
270 |
18 |
8 |
16 |
7,5 |
200 |
6000 |
8 |
2000 |
1,6 |
370 |
320 |
18 |
12 |
20 |
10,2 |
219 |
6000 |
8 |
2200 |
1,6 |
394 |
340 |
18 |
12 |
22 |
12,2 |
245 |
6000 |
8 |
2500 |
1,6 |
420 |
370 |
18 |
12 |
24 |
12,5 |
250 |
6000 |
8 |
2500 |
1,6 |
420 |
370 |
18 |
12 |
24,5 |
12 |
273 |
6000 |
8 |
2750 |
1,6 |
450 |
400 |
18 |
12 |
34,5 |
13,5 |
300 |
6000 |
8 |
3000 |
1,6 |
470 |
416 |
18 |
12 |
36,5 |
14 |
325 |
6000 |
8 |
3300 |
1,6 |
506 |
450 |
18 |
12 |
40,5 |
15,5 |
350 |
6000 |
8 |
3500 |
1,6 |
550 |
490 |
22 |
12 |
43,5 |
23,7 |
374 |
6000 |
8 |
3800 |
1,0 |
580 |
520 |
22 |
12 |
46,5 |
25,5 |
400 |
6000 |
8 |
4000 |
1,0 |
605 |
545 |
22 |
16 |
54 |
21,5 |
426 |
6000 |
8 |
4300 |
1,0 |
630 |
570 |
22 |
16 |
57,5 |
27,5 |
530 |
6000 |
12 |
5300 |
0,6 |
710 |
650 |
22 |
20 |
71 |
37 |
630 |
4000 |
12 |
6300 |
0,6 |
895 |
810 |
30 |
20 |
91 |
42 |
800 |
4000 |
12 |
8000 |
0,6 |
1100 |
1000 |
33 |
24 |
133 |
124 |
960 |
4000 |
12 |
10000 |
0,6 |
1260 |
1155 |
35 |
28 |
163 |
162 |
Примечание:
Вес 1-го м.п. трубы и фланца указан исходя из рабочего давления 0,6 МПа. При увеличении показателей рабочего давления (1,0МПа/1,6МПа), вес изделия увеличивается.
Основные размеры труб металлических гуммированных
Внутренний диаметр, d |
Максимальная длина, L |
Толщина езиновой футеровки |
Наружный диаметр и толщина стенки стального каркаса, Dхh |
Рабочее давление * |
Разрежение |
Присоединительные размеры фланцев |
Вес 1-го м.п. трубы на 0,6 МПа |
Вес 1-го фланца трубы на 0,6 МПа | |||
Dн1 |
D1 |
d1 |
n | ||||||||
мм |
мм |
мм |
мм |
МПа |
МПа |
мм |
мм |
мм |
шт |
кг |
кг |
200 |
6000 |
15 |
245х7 |
1,6 |
0,08 |
370 |
320 |
18 |
12 |
54,5 |
10,5 |
219 |
6000 |
19 |
273х8 |
1,6 |
0,08 |
394 |
340 |
18 |
12 |
71 |
11 |
245 |
6000 |
19 |
299х8 |
1,6 |
0,08 |
420 |
370 |
18 |
12 |
78 |
12 |
273 |
6000 |
18 |
325х8 |
1,6 |
0,08 |
450 |
400 |
18 |
12 |
84 |
13,2 |
300 |
6000 |
18 |
351х8 |
1,6 |
0,08 |
470 |
416 |
18 |
12 |
91 |
13,3 |
325 |
6000 |
17 |
377х9 |
1,6 |
0,08 |
506 |
450 |
18 |
12 |
106 |
15,5 |
350 |
6000 |
17 |
402х9 |
1,6 |
0,08 |
550 |
490 |
22 |
12 |
113 |
19,2 |
374 |
6000 |
17 |
426х9 |
1,0 |
0,08 |
580 |
520 |
22 |
12 |
120 |
21 |
400 |
6000 |
17 |
450х8 |
1,0 |
0,08 |
605 |
545 |
22 |
16 |
127 |
22,2 |
426 |
6000 |
17 |
480х10 |
1,0 |
0,08 |
630 |
570 |
22 |
16 |
147 |
22,5 |
480 |
6000 |
15 |
530х10 |
1,0 |
0,08 |
710 |
650 |
22 |
20 |
159 |
44 |
530 |
6000 |
15 |
580х10 |
1,0 |
0,08 |
710 |
650 |
22 |
20 |
174 |
33,2 |
630 |
6000 |
15 |
680х10 |
1,0 |
0,08 |
895 |
810 |
30 |
20 |
205 |
66,5 |
720 |
6000 |
15 |
770х10 |
1,0 |
0,08 |
940 |
870 |
33 |
24 |
233 |
57,5 |
800 |
6000 |
18 |
860х12 |
0,6 |
0,08 |
1100 |
1000 |
33 |
24 |
312 |
95,5 |
960 |
6000 |
18 |
1020х12 |
0,6 |
0,08 |
1260 |
1155 |
35 |
28 |
375 |
111,2 |
